一、简介
影像测量自动筛选机，测量技术：通过振动盘自动上料或手动上料的方式,让玻璃圆盘承载物料旋转，然后相机拍照测量计算，进行结果筛选，最后把客户需求的物料分选出来。
设备特点：采用高精度相机与高精度3D线扫相机结合测量，可测量物料长宽尺寸，物料高度、平面度、厚度等尺寸。可适用于手机按键、卡托、摄像头、指纹环等小五金件的尺寸测量。
设备特点：采用高精度相机与高精度3D线扫相机结合测量，可测量物料长宽尺寸，物料高度、平面度、厚度等尺寸。可适用于手机按键、卡托、摄像头、指纹环等小五金件的尺寸测量。

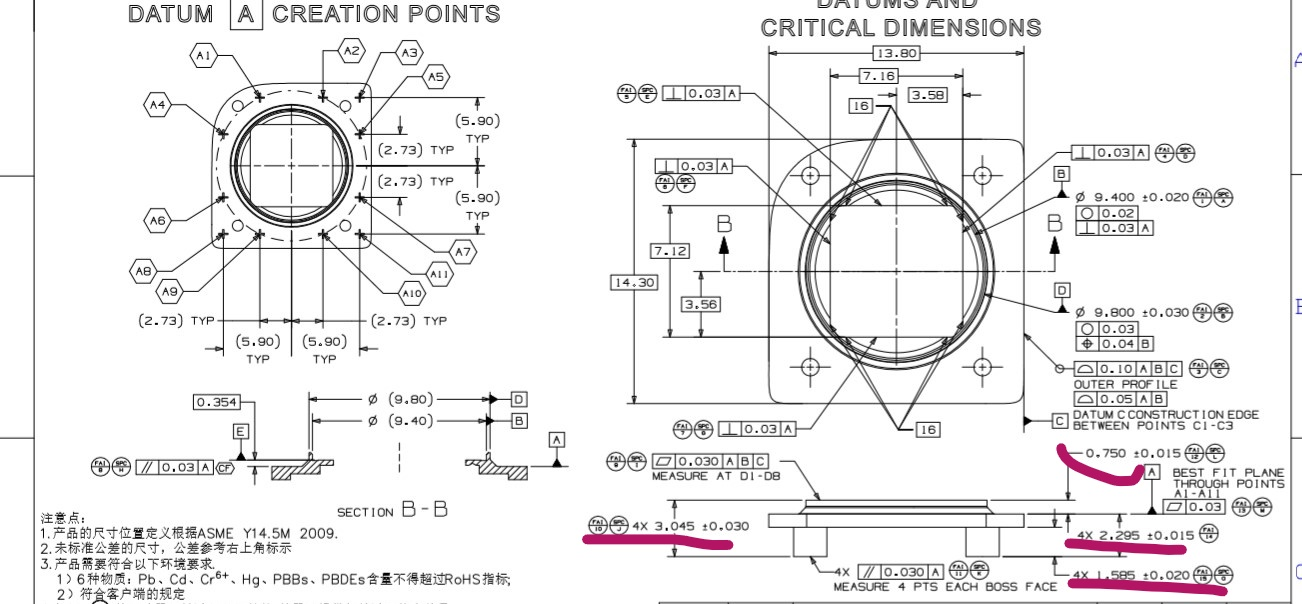

二、测量要求
三、测量方案

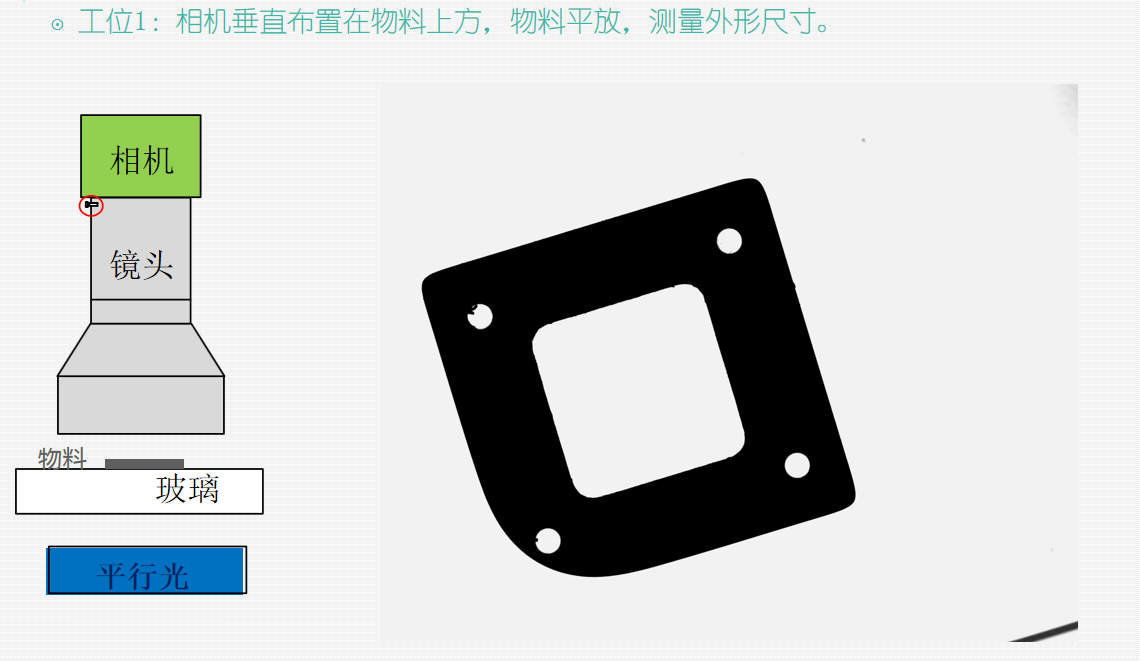

平面尺寸测量：

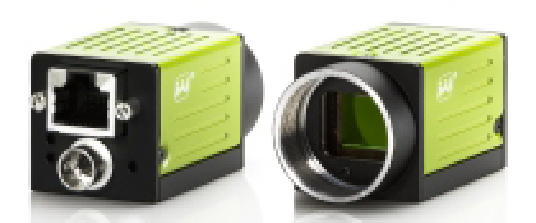

采用面阵工业相机
低畸变双远心镜头

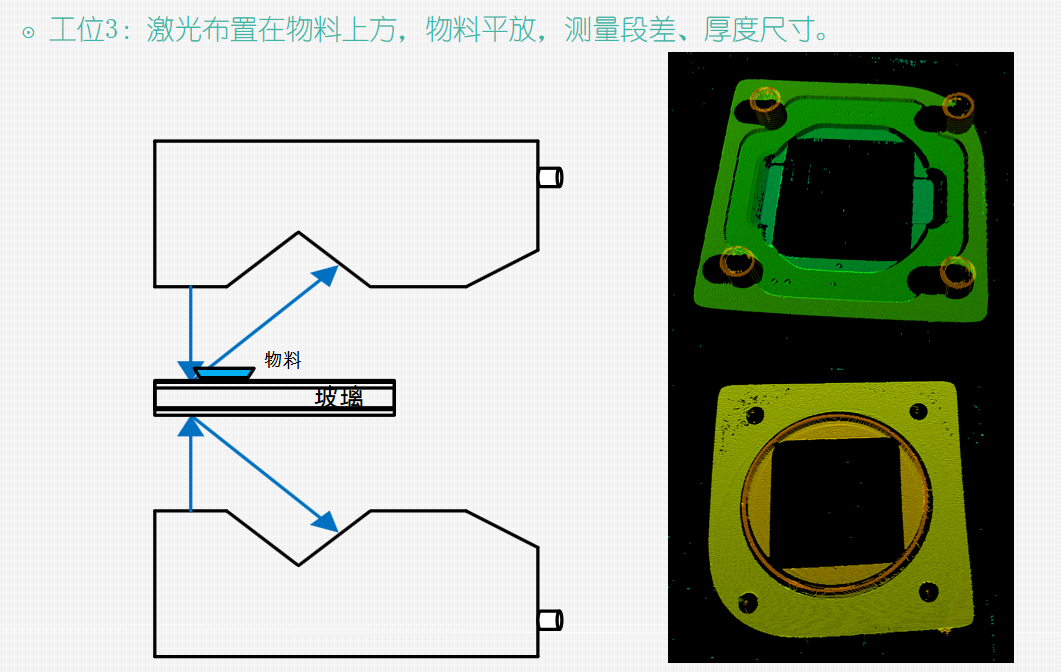

平面度、高度差、测量：
采用3D线激光轮廓测量仪
四、量测过程
五、评估结论
|
物料编号 |
检测项目 |
工位 |
评估结论 |
备注 |
|
小五金件200924A1 |
外形尺寸 |
CCD1 |
可测量 |
|
|

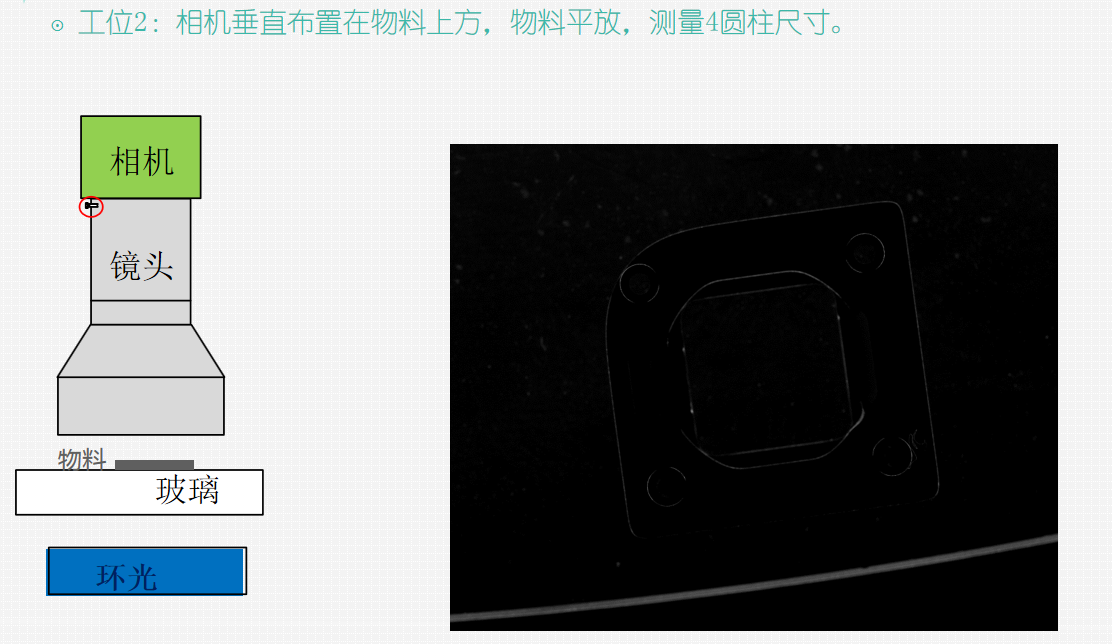

4-圆柱 |
CCD2 |
可测量 |
|
|
|
段差 |
双激光 |
可测量 |
具体测量点位及点数尚需对接清楚 |
|
|
厚度 |
双激光 |
可测量 |
六、机台主要特点
1、融合2D、3D测量技术为一体，极大地提高检测效率。2、连续测量效率高，最高可达每小时7000PCS。
3、测量精度高，最高可达5μm。
4、可检测不同方向的尺寸。
5、可测量外轮廓及台阶等典型结构。
6、上下料方式丰富，可自动或手动，适应不同需求。

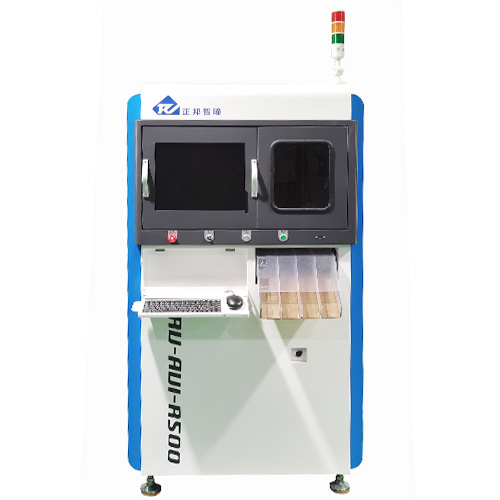

七、主要参数
| 序号 | 项 目 | 技 术 参 数 |
| 1 | 型号 | SC-R5-B22 |
| 2 | 适用范围 | 适用于手机按键、指纹环、卡托、摄像头等精密小件的全尺寸检测 |
| 3 | 物料承载方式 | 光学玻璃圆盘 |
| 4 | 物料运动方式 | 连续旋转 |
| 5 | 光学系统 | 500万CCD工业相机，蓝光线激光位移传感器 |
| 6 | 检测软件 | 自主开发的软件——《正邦自动影像量测筛选系统软件V1.0》 |
| 7 | 可检测指标 | 长度、宽度、高度、直径、角度、平面度、厚度等 |
| 8 | 重复精度 | 0.01mm |
| 9 | 检测速度 | 4000pcs/h以上（根据测量尺寸的多少及物料尺寸类别变化） |
| 10 | 上料方式 | 皮带辅助上料 |
| 11 | 下料方式 | 下料滑槽+皮带(6道分选) |
| 12 | 气压 | 干燥，无油 P:0.2-0.7Mpa Q:700NL/min， |
| 13 | 电源电压 | 单相带接地 AC220V 50HZ （用户提供的电源必须可靠接地） |
| 14 | 额定功率 | 1200w |
| 15 | 外形尺寸 | 长1400 mm×宽1400 mm×高1750 mm，单件最大尺寸：长900mm×宽900mm×高1750 mm |
| 16 | 重量 | 400kg |
| 17 | 最佳工作环境 | 温度：17-26℃ 湿度：40-60%(无冷凝) |
以上就是小编为大家介绍的小五金件影像测量方案的全部内容，如果大家还对相关的内容感兴趣，请持续关注
