手机中框平面度和段差测量方案

作者:正邦小编 时间:2021-08-12 18:58:03

[文章前言]:简介 设备采用高精度相机与高精度3D线扫相机结合测量,通过人工上料方式,直线电机搭载3D线扫激光和2D相机直线运动进行数据采集,得到三维数据以及平面图像。




一、简介

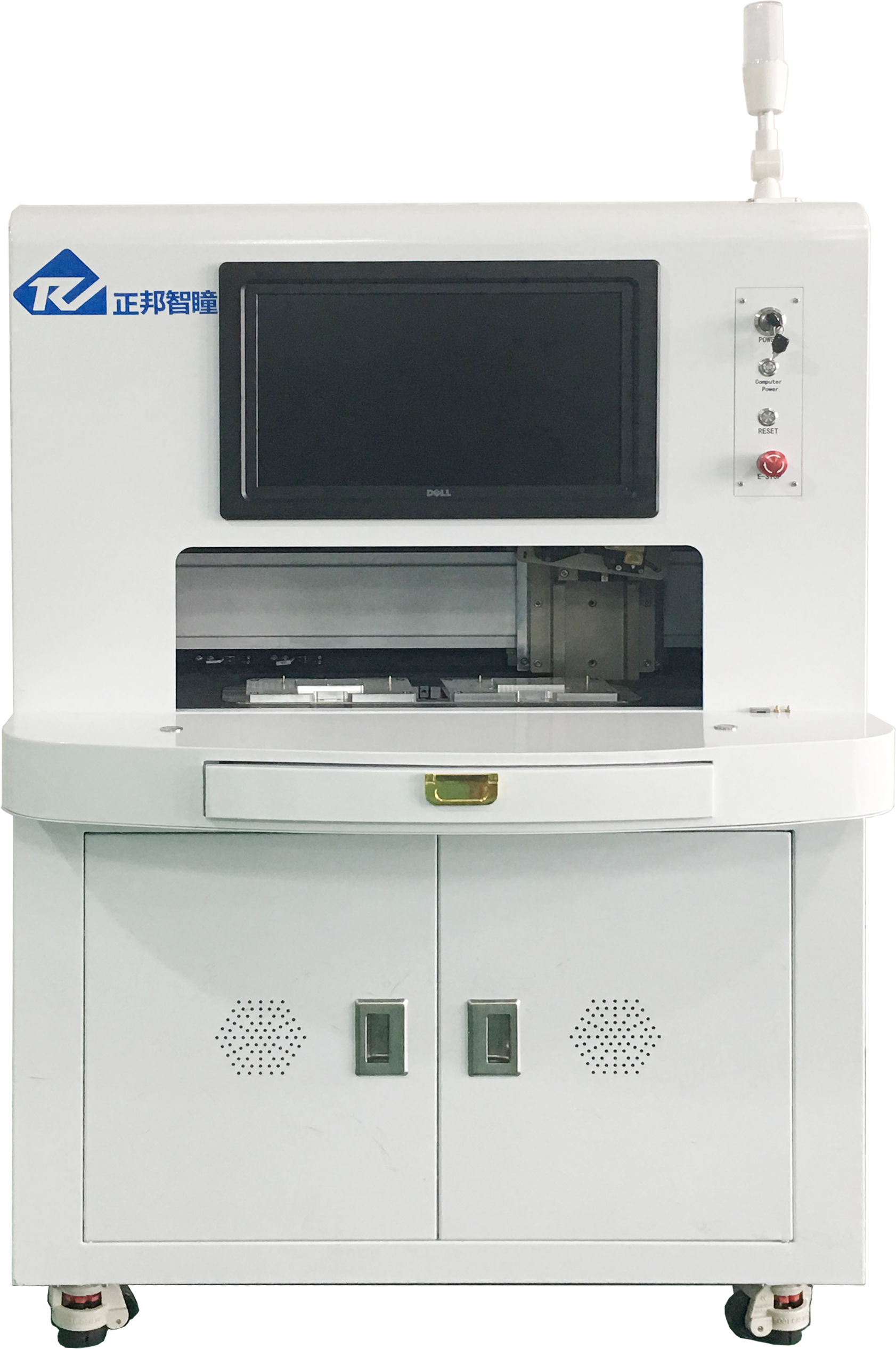

多功能Z向检测机(离线式):设备采用高精度相机与高精度3D线扫相机结合测量,通过人工上料方式,直线电机搭载3D线扫激光和2D相机直线运动进行数据采集,得到三维数据以及平面图像。
设备可同时测量2D和3D尺寸,包括了长度、宽度、直径、高度、平面度、厚度等尺寸。主要适用于手机中框、手机中板、表壳、摄像头、卡帽等大小五金件的尺寸检测。

二、测量需求

1、检结构(段差检测)
2、检NP平面度
3、检LCD平面度
4、检TP平面度
5、检波点段差

三、测量方案

采用上下双3D线激光测量方式


尺寸

检测方式

检测精度

检结构(段差)

线激光

0.015mm

检NP平面度

线激光

0.01mm

检TP平面度

线激光

0.015mm

检LCD平面度

线激光

0.01mm

检波点段差

线激光

0.015mm

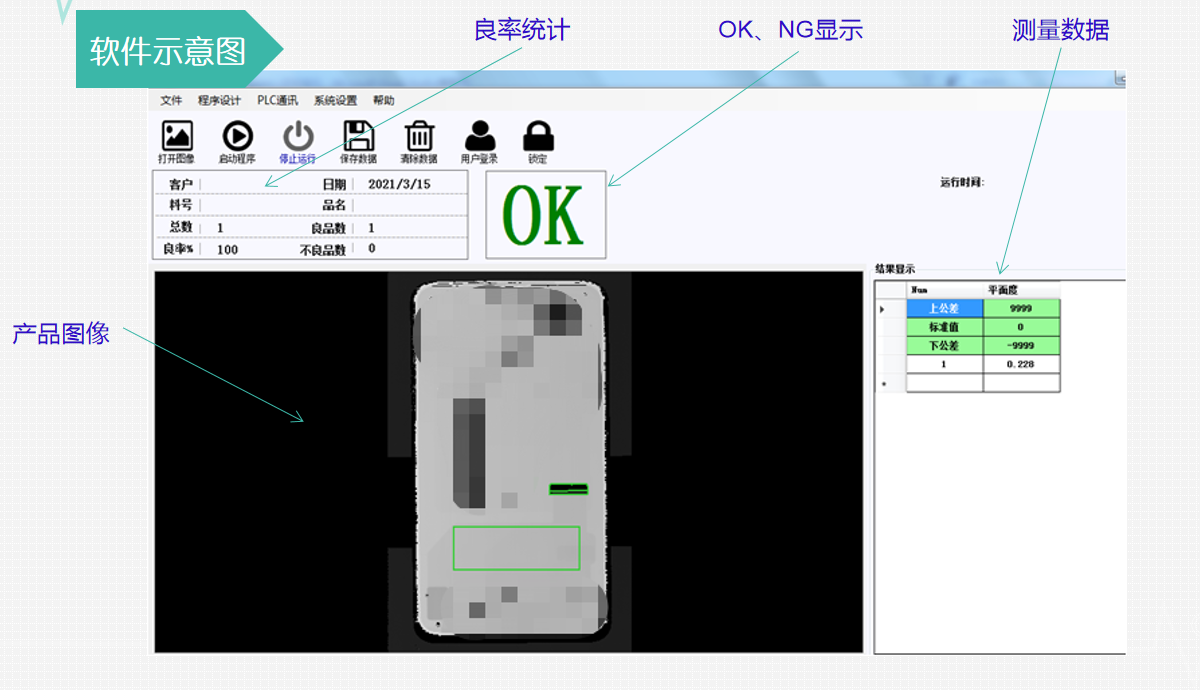

四、量测软件

五、设备参数

序号 项      目 技    术    参    数
1 型号 MD-MA-02
2 适用范围 适用手机中框平面度、段差检测
3 物料承载方式 专用治具
4 可测量范围 200mm X 85mm
5 光学系统 蓝光线激光位移传感器
6 检测软件 自主开发的软件
7 可检测指标 高度差、平面度尺寸等
8 重复精度 0.015mm
9 检测速度 单件检测时间  CT≦6S(不含上下料时间)
10 上料方式 自动上料
11 下料方式 自动下料
12 电源电压 单相带接地 AC220V  50HZ (用户提供的电源必须可靠接地)
13 额定功率 1200w
14 外形尺寸 宽800 mm×深992.5 mm×高1713 mm
15 重量 400kg
16 最佳工作环境 温度:17-26℃   湿度:40-60%(无冷凝)

  以上就是小编为大家介绍的手机中框平面度和段差测量方案的全部内容,如果大家还对相关的内容感兴趣,请持续关注
