桌面式快速测量仪——操作说明

作者:正邦小编 时间:2021-08-18 16:00:45

[文章前言]:1.资料简介 本说明书针对我公司产品---高度偏差测量机的启动、运行、调整及日常点检信息进行了系统说明,为客户能够更快速方便的掌握设备功能使用、日常维护和部分常见故障分析

1. 资料简介


本说明书针对我公司产品---
桌面式快速测量仪的启动、运行、调整及日常点检信息进行了系统说明,为客户能够更快速方便的掌握设备功能使用、日常维护和部分常见故障分析处理,敬请参考与改善。


2. 安全注意事项

设备外观粘贴有与安全有关的警告标记,为预防人员受伤及设备损坏等不良因素,请操作人员注意务必遵守。
1. 请在与设备相符的电压及气压规格下使用。
2. 请务必将设备接地使用,否则可能会导致触电或火灾。
3. 请勿自行对设备进行搬迁、拆卸、改造等处理,否则可能引起设备故障。
4. 请勿在通电状态下对设备进行拆卸电缆及连接器等,否则可能引起设备故障。
5. 请勿直接插拔电源断电,否则可能引起设备故障。


3. 机台特点

² 主要用于离线尺寸测量。
² 轻便,可灵活布置。
² 采用1个2000W像素工业相机、1个大视野远心镜头及定制LED光源。
² 系统最大测量范围:87*58mm。
² 系统测量精度: ±0.01mm。
² 尺寸标准值及公差设定方便;软件设定简单灵活、界面简洁明了。
² 超差物料在显示器屏幕显示NG,并有报警提示。
² 具有判断准确、速度快、应用方便灵活等特点。


4. 操作说明

首先插上电源  打开电源开关  .






4.1  软件操作顺序说明

a) 设备电源开启之后,点击右图所示图标


b) 打开过后,如下图所视

c) 点击“打开文件”选择物料对应程序。
d) 点击 “运行”。
e) 把放入物料的治具放到指定区域

f) 踩下脚踏开关完成测量。


5. 机台程序说明


1) 首先点击图5-1的“锁定”直接登录,不需要密码。
2) 点击图5-1 的“程序编辑”,进入程序编辑界面,如图5-2。

图5-1

图5-2

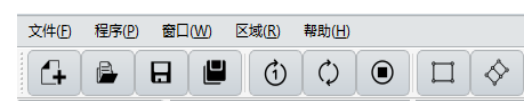

3) 点击 “窗口”,选择【工具窗口】,见图5-3

图5-3

在界面左侧弹出工具窗口如图5-4

图5-4

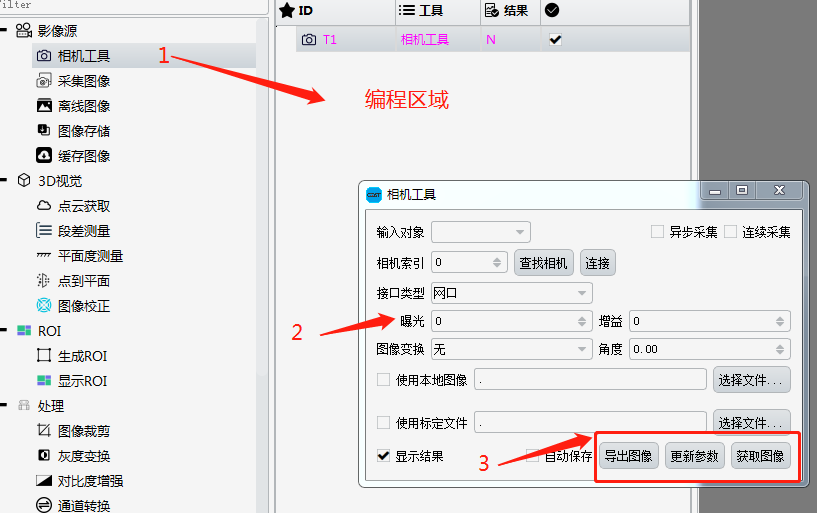

4) 拉动左侧“相机工具”拖动到编程区域中,界面会弹出相机工具小窗口(见图5-5)

Ø 曝光  曝光在一般情况下在400-600左右
Ø 增益  增益一般在2-3  左右  不用过多修改
Ø 更新参数  在我们修改完曝光或其他参数后 点击 “更新参数”我们修改的参数才会生效
Ø 获取图像   点击 “获取图像”会在我们放料平台上获取一张图像
Ø 导出图像  点击“导出图像”就直接保存获取的图像,就是一个保存照片的功能

图5-5


5) 点击工具集的图标,如图5-6中1→拖动左侧工具窗口“生成ROI”与工具集重合,如图5-6中2→ 弹出“生成ROI”窗口,如图5-6中3→在窗口中的“输入图像”一栏选择相机工具的前缀名(如图5-6中4);“绘制形状”一栏选择“矩形”,“生成模式”一栏选择“手动”(如图5-6中5)→点击顶部工具栏图标“□”,显示界面出现一个可随意设置范围的框选一个合适的范围(如图5-6中6)

  •  ROI  通过ROI生成的区域就像裁剪一样,只保存我们框选的区域

图5-6

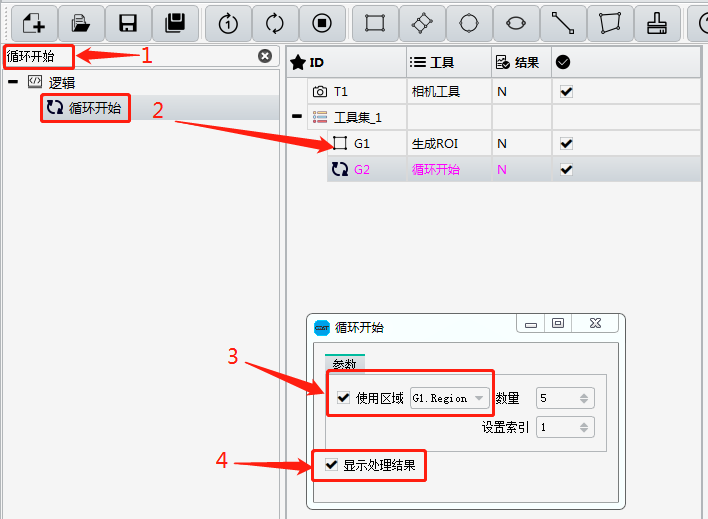

循环开始:循环开始是指我们在ROI区域设置的区域每一次取一张图来用直到用完

1. 在左上角是一个搜索的功能  .
2. 在左上角搜索循环开始,找到后拉到与生成ROI重合
3. 使用区域 选择  生成ROI的前缀名字   注:所有小程序的前缀名都和下次的不一样不能跟    说明上完全对上  它只是一个<代表>
4. 把显示处理结果图片的<√>取消掉

图像剪裁:  1  拉图像裁剪与循环开始重合
2. 输入图像选择相机工具前缀名
3. 输入区域选择循环开始前缀名
4. 显示处理结果 把《√》 取消


形状匹配 : 直接框完  灰色  区域    然后 点击  设置 搜索区域


1. 首先把形状匹配拉出与图像裁剪重合
2. 输入图像选择 图像剪裁 前缀名
3. 点击方框 拉到物料图片 如3所示      注: 如果同款物料可以按照此图来
4. 点击训练模板  完成测试 出现 绿色线条  就可以了
5. 其他参数尽量不要修改   按照 图上的就好

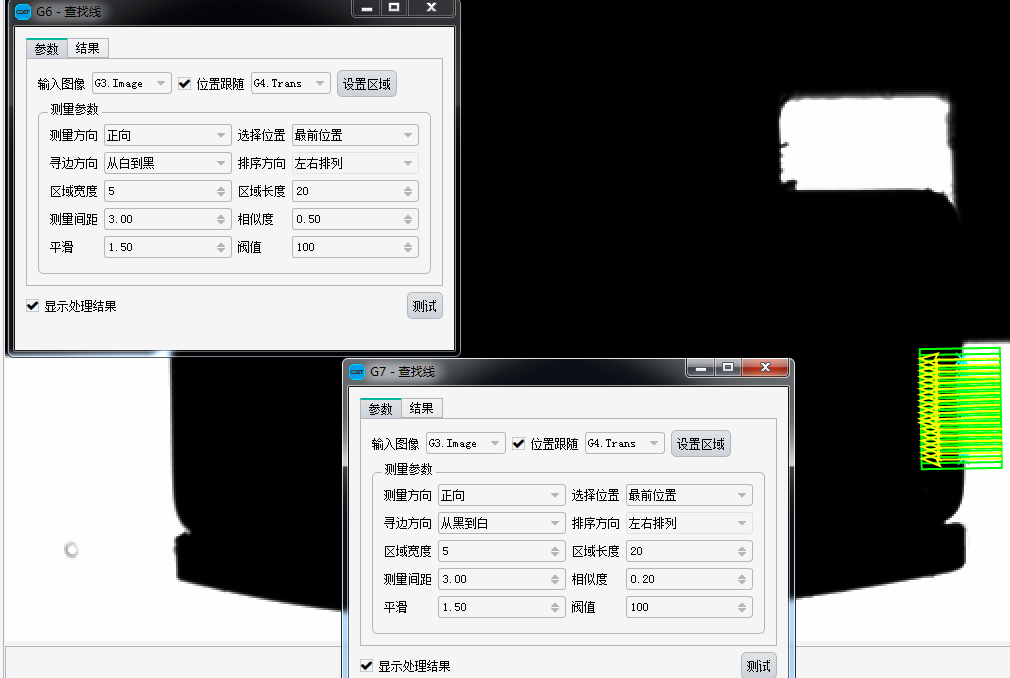

查找线 :拉到与形状匹配重合   选择 线条工具 放到物料需要测量的 边上

这后面就是接下来    查找线的参数

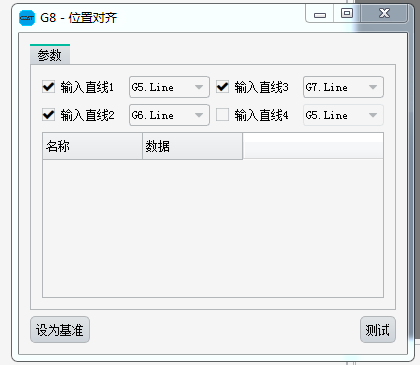

位置对齐  选择上面的直线  就好   用于 定位作用    点击 设置 为基准
现在画4条形成交点的线

线交计算    1 - 3  线形成一个交点       2-4  形成一个 交点
点到线计算    我们用形成的交点  的前缀名   到  需要测的点就OK

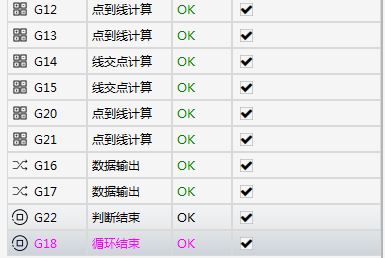

最后在工具栏拉出数据输出  选择要输出的值 OK

   现在添加判断结束  和 循环 结束  完成


6. 主要部件的使用注意事项及维护

相机:该设备采用了分辨率为2000万的面阵相机,千兆网卡连接,相机精度高,速度快。正常情况下,相机使用寿命一般在5-10年。相机使用注意事项:1)工作环境0°— 50°,保持干燥。2)通电情况下,禁止拔插相机网线以及电源线,以免烧坏相机内部芯片。

光源:该设备采用了绿色LED平行光,以平行光作为背光源,可高品质,高对比度的图像,正常情况下,光源的使用寿命在30000-50000小时。光源使用注意事项:如若光源表面出现大量灰尘,务必使用质地柔软的无尘布进行擦拭。

镜头:该设备采用的是远心镜头,远心镜头产品可避免出现光学畸变,无需用户采取任何畸变纠正措施。在非人为的情况下,镜头基本不会出现损坏的情况。镜头使用注意事项:1)正常使用情况下,请不要随意调动焦距,从而导致测量异常。2)请勿用尖锐的物体触碰镜头表面,以免损坏镜头。3)尽量不要去擦拭镜头表面灰尘,可以用气吹掉。必要情况下,可采用超细纤维原料制成的3M布,它去污率强且不伤表面。擦拭时,请勿随便使用其他化学物质擦拭镜头,以免擦拭掉镜头表面镀膜。

电脑:该设备采用的是触屏式工业电脑,触摸屏是可以做到350万次触摸点击。正常情况下,电脑使用寿命可长达50000-100000小时。
电脑使用注意事项:1)请勿在开机状态突然断电,必须按正常关闭应用程序,关闭电脑以后才能断电。2)请勿用尖锐或质地较硬的物体触碰触摸屏。3)触摸屏表面务必保持干燥,如若沾上水花,请关闭电脑后再进行擦拭。

测量治具:测量治具采用的是铝合金材料。测量治具使用注意事项:1)测量治具请轻拿轻放,请勿重摔和磕碰,以免治具变形,从而导致测量异常。2)测量治具需时常进行擦拭,保持治具表面干净无脏污。

检测平台:检测平台为透明玻璃,透光性好。注意事项:1)测量时,治具必须轻放到玻璃表面,请勿用尖锐物体刮玻璃表面。2)时刻保持玻璃表面清洁,无脏污,以免导致相机采图异常,以至于测量数据异常。
