瑕疵检测设备——软件操作

作者:正邦小编 时间:2021-08-18 17:01:04

[文章前言]:目录 1.主窗口功能操作 2.程序设计窗口功能操作 3.程序编写 4.注意事项以及故障排除 5.编程步骤

主界面功能操作

1.主界面

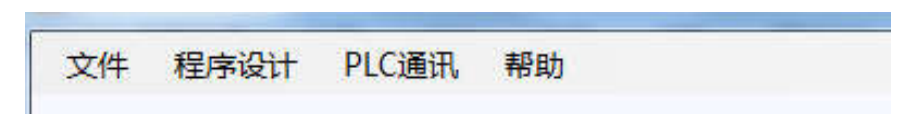

1.1菜单栏,如图1.1


图1.1
菜单栏分为:文件,程序设计,PLC通讯,帮助。

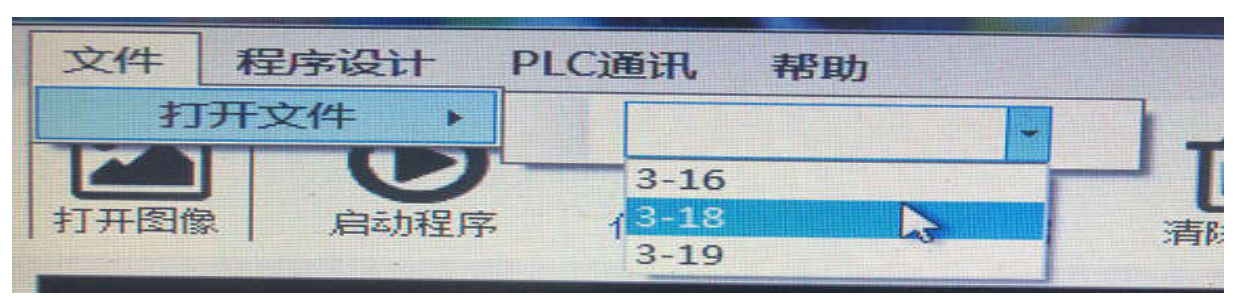

文件:打开现有测量程序,选取相应的程序进行切换,如图1.1.1。

图1.1.1
程序设计:编写新产品测量程序。

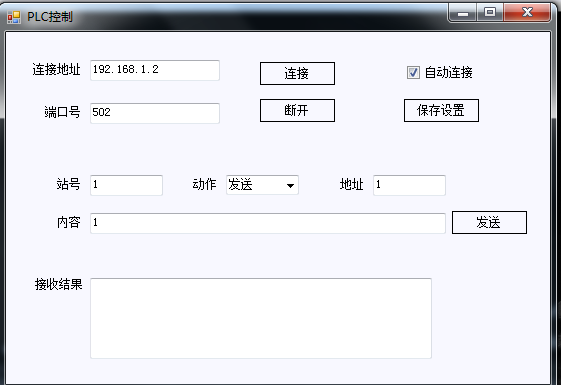

PlC通讯:软件与PLC进行通讯,连接地址192.168.1.2,端口号502,自动连接勾选上,软件打开后会自动软件,设置好参数点击保存设置。如图1.1.2。

图1.1.2

帮助:软件注册。

1.2  工具栏,如图1.2


图1.2
工具栏分为:打开图像,启动程序,停止运行,保存数据,清除数据,用户登录,锁定。
打开图像:用于打开离线图像显示。
启动程序:启动测量。
停止运行:停止运行。
保存数据:保存结果列表数据。
清除数据:清除软件结果列表数据以及总数良率统计。
用户登录:设置权限用户登录,程序设计以及PLC程序设计需用户登录才能进入。
锁定:锁定程序,需重新用户登录。

1.3  显示栏,如图1.3


图1.3

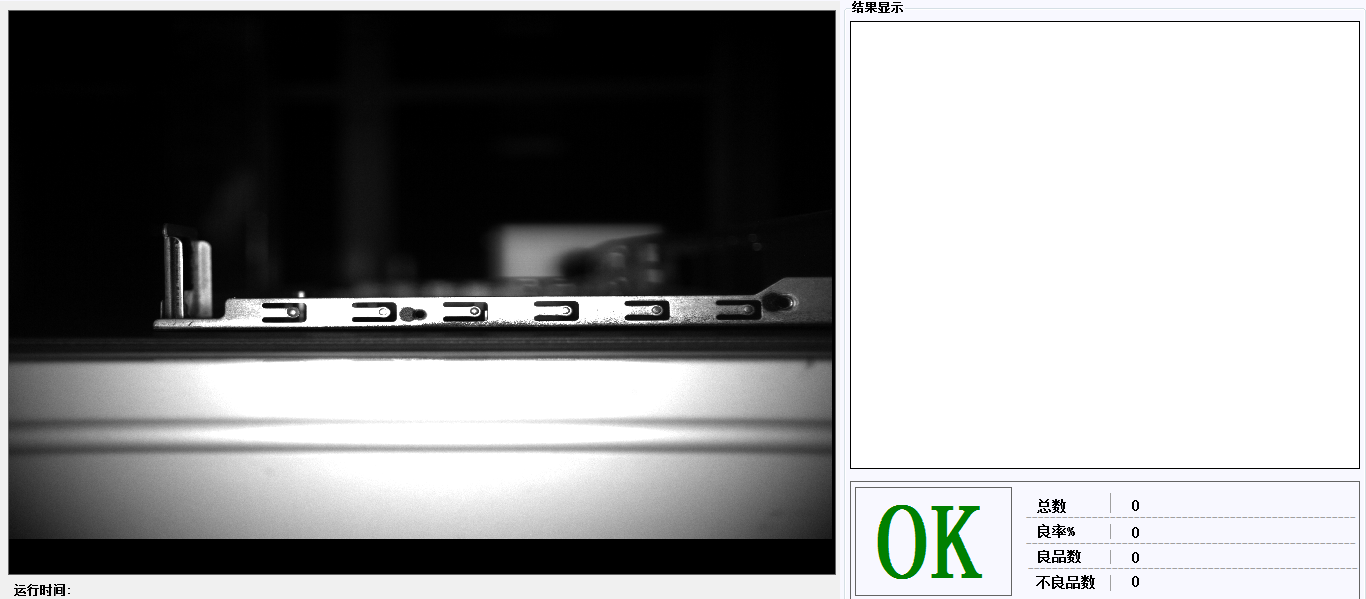

显示栏分为:图像显示,测量结果显示,总数统计,良率统计。



程序设计界面功能操作

2.程序设计窗口

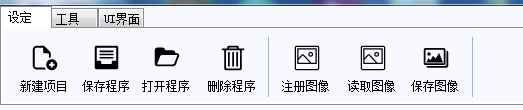

2.1设定,如图2.1。


图2.1

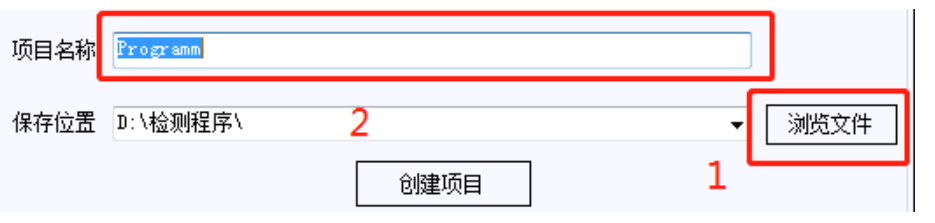

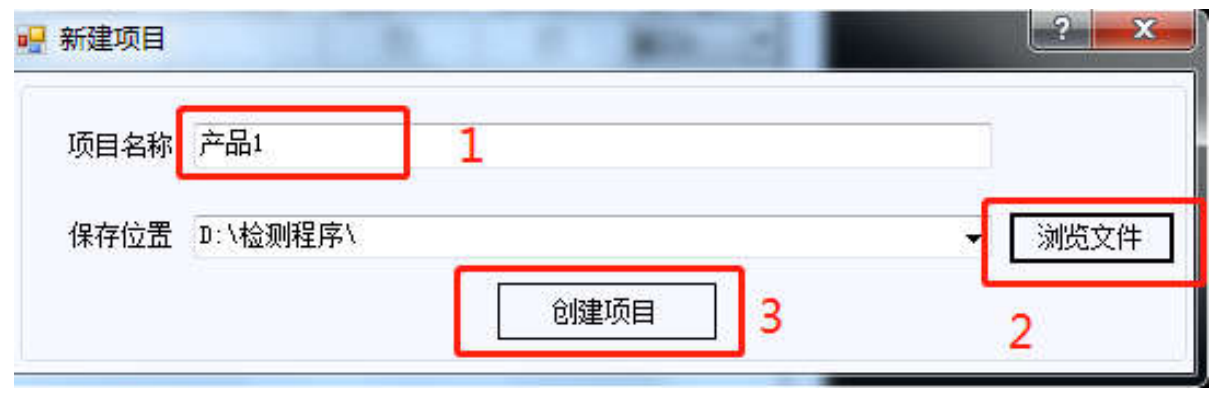

新建项目:新建新的测量程序,1设定程序名称,2浏览文件,选定保存位置为D盘,检测程序文件夹。3创建项目。如图2.1.1

图2.1.1
保存程序:保存当前程序。
打开程序:打开现有程序。
删除程序:删除当前程序。

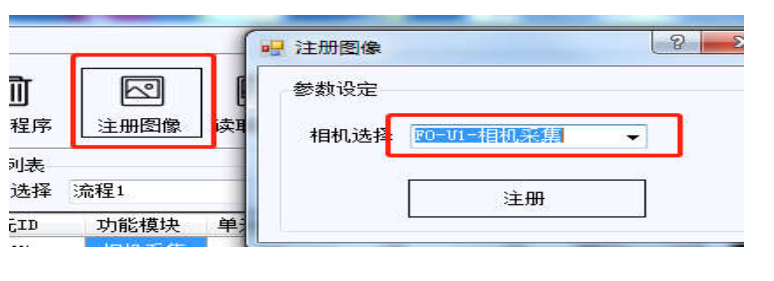

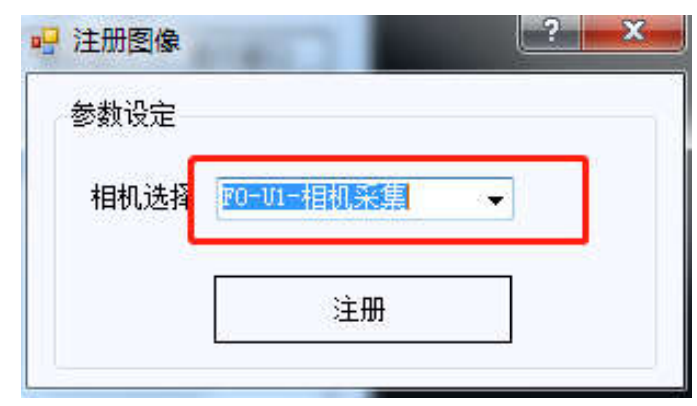

注册图像:保存当前采集的图像,选定指定流程指定模块的图像,F0为流程号,U1为模块号,选好后点击注册图像,如图2.1.2。


图2.1.2
读取图像:显示离线图像。
保存图像:保存指定模块图像到指定位置。

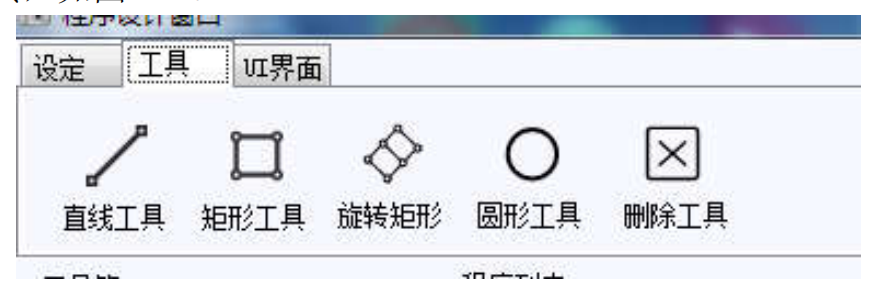

2.2工具,如图2.2。


图2.2
  工具:用于绘制测量区域。

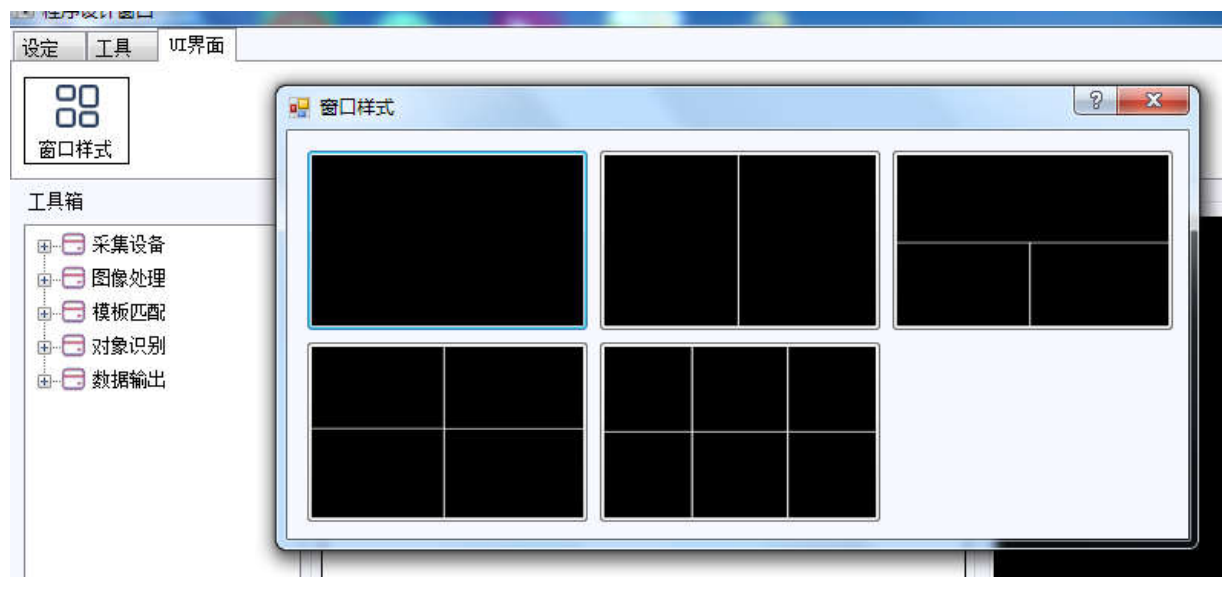

2.3 UI界面,如图2.3。


图2.3
窗口样式:设定图像显示窗口的个数。


3.程序编写

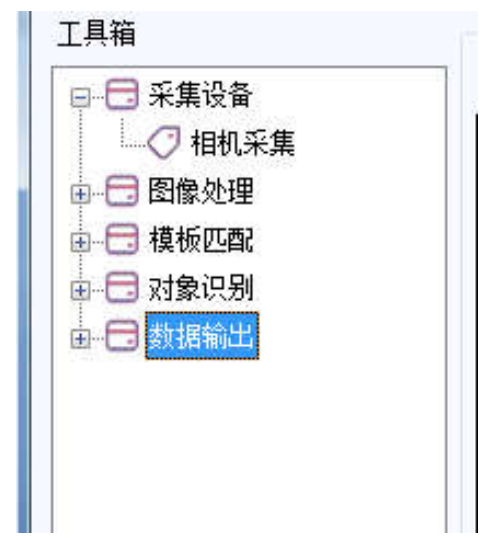

3.1算法工具箱,如图3.1。


图3.1

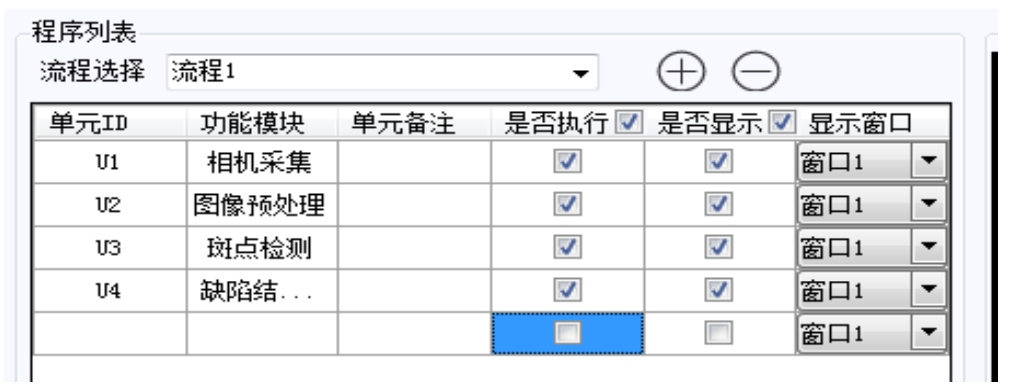

3.2程序流程列表,如图3.2。


图3.2
单元ID:为模块唯一ID号,不允许手动去修改。
功能模块:模块的类别。
单位备注:可以对模块进行手动备注。
是否执行:勾选上时,程序运行会执行当前模块,反之则不执行。
是否显示:勾选上时,程序运行会把模块结果显示出来,反之则不显示。
显示窗口:可以选择图像结果显示的窗口。

3.3编程步骤。

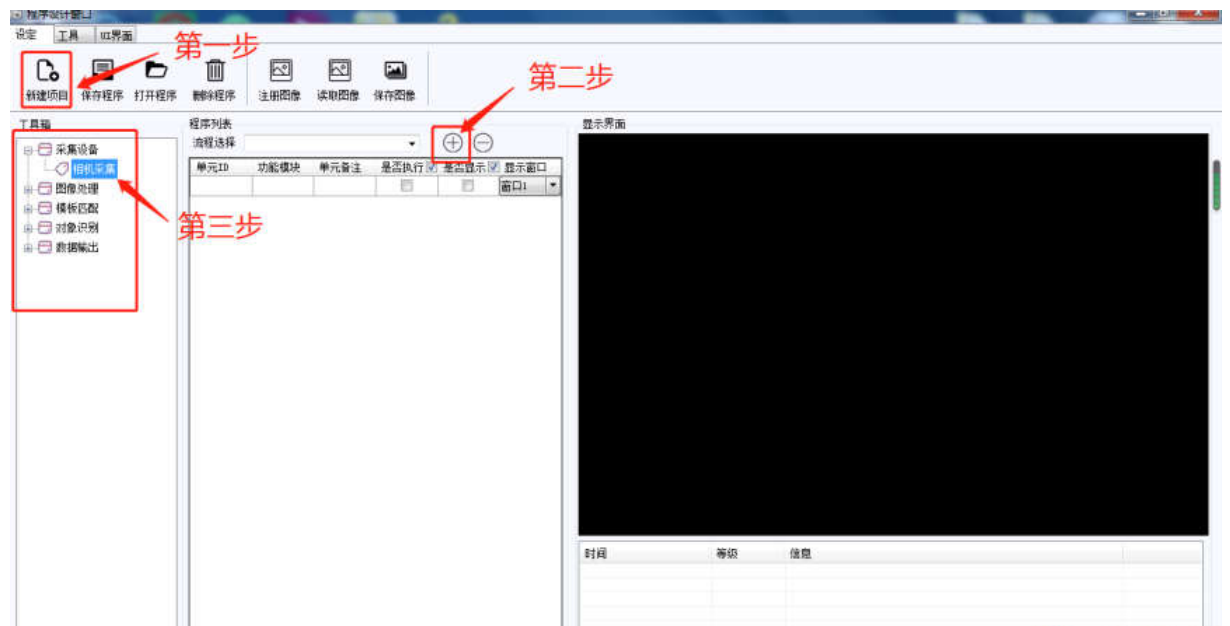

   第一步 新建项目---添加流程---添加算法工具---保存程序。如图3.3.1。

图3.3.1

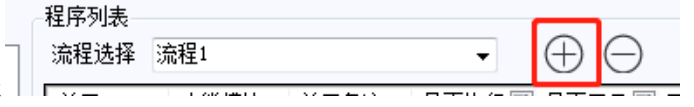

第二步为添加流程,使用几个相机就添加几个流程。

第三步为算法工具添加。可以双击添加,也可拖动到程序流程列表添加。

3.4算法工具使用

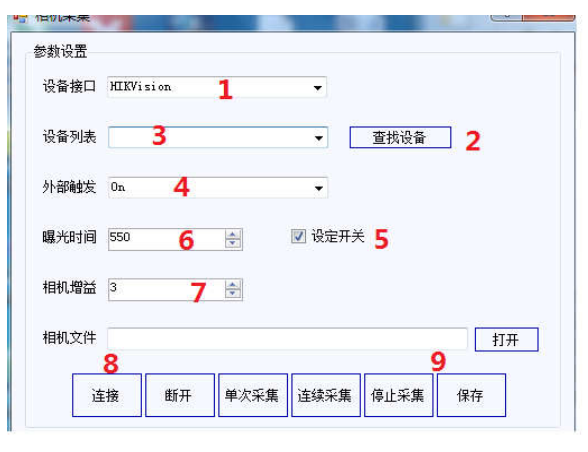

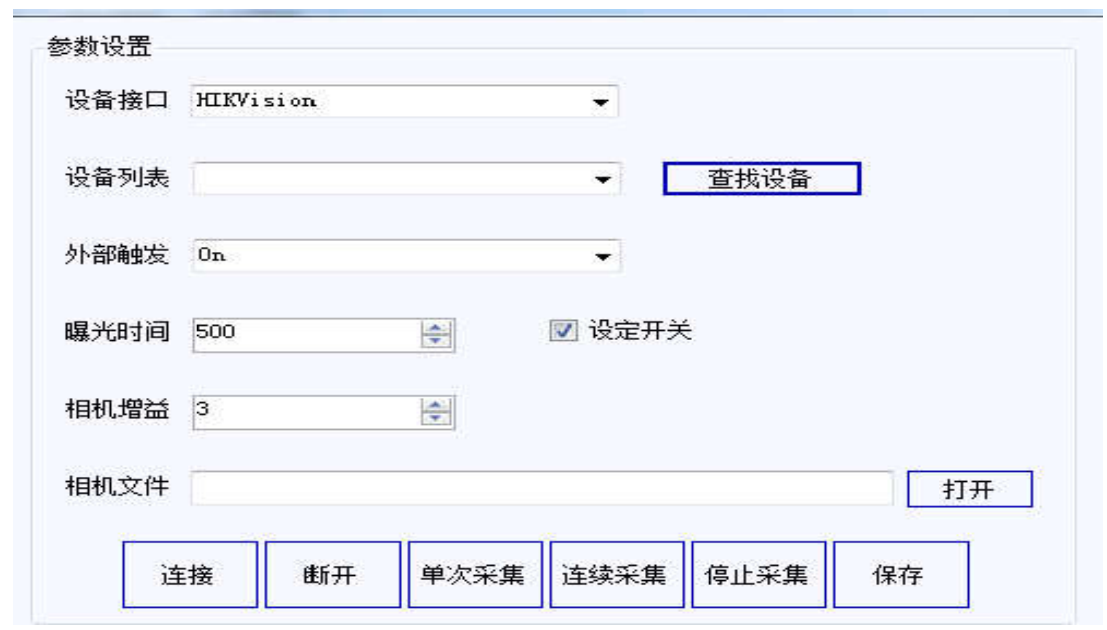

相机采集:用于采集图像。1设定设备接口HIKVision,2查找设备,3选取指定相机,4设定外部触发为On,5设定曝光时间,6设定相机增益,7勾选设定开关,8点击连接,9保存。如图3.4.1。

图3.4.1

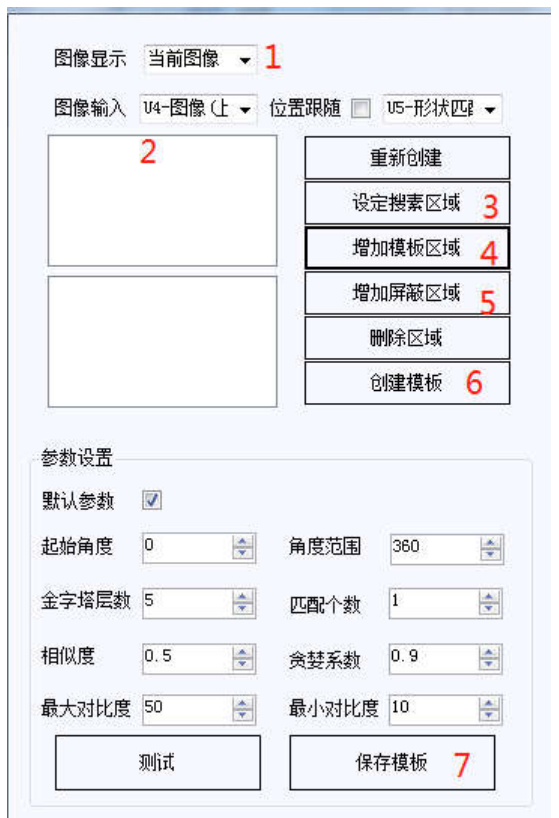

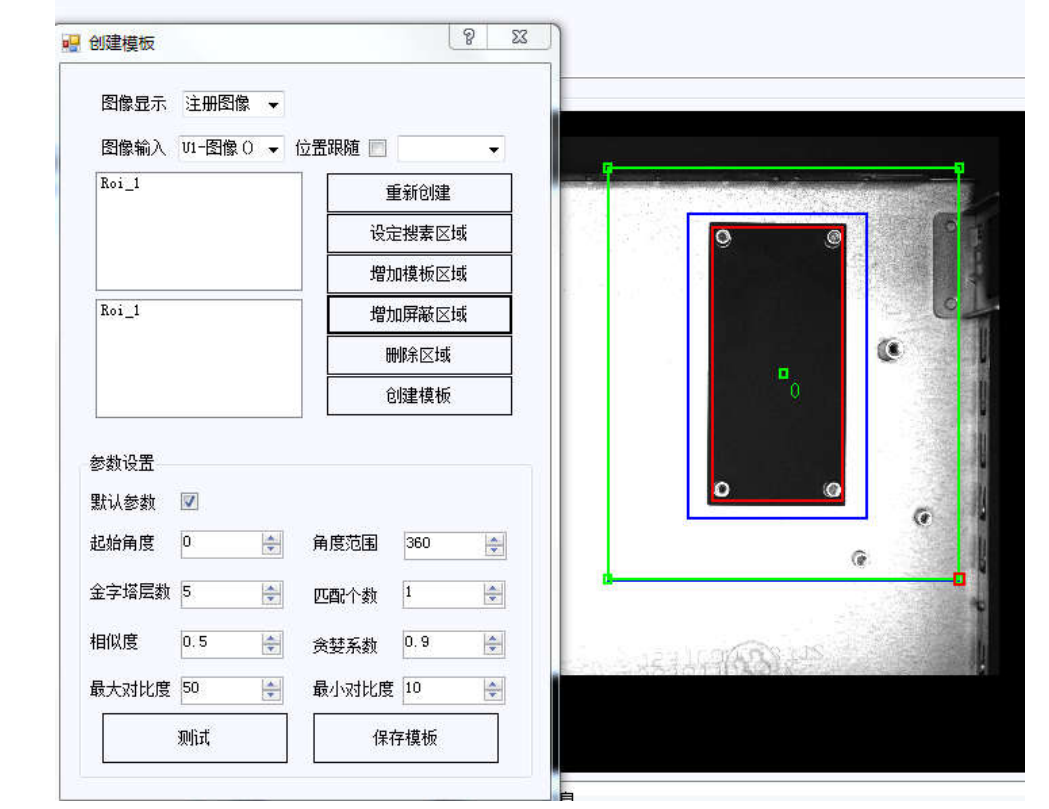

形状匹配:用于产品定位。1设定图像显示为注册图像,2图像输入选取指定模块,3设定搜索区域,如图3.4.2,绿色区域。4增加模板区域,如图3.4.2蓝色区域,5增加屏蔽区域,如图3.4.2红色区域。6创建模板。7保存

图3.4.2

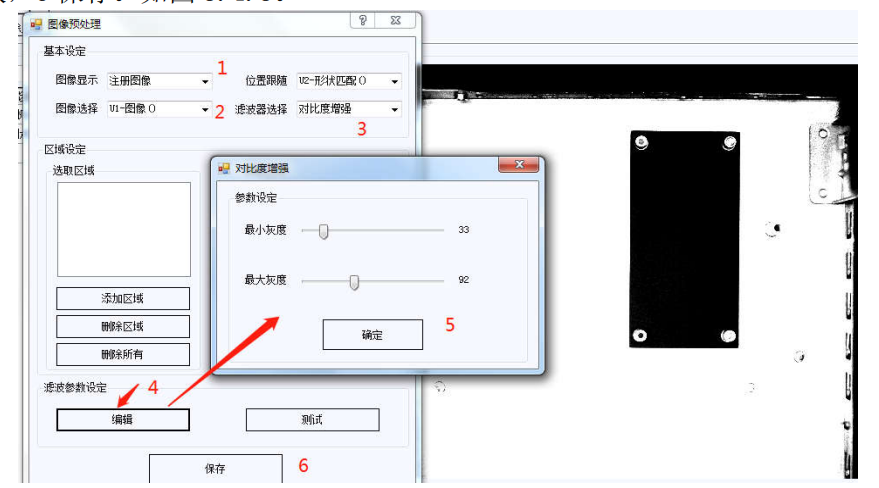

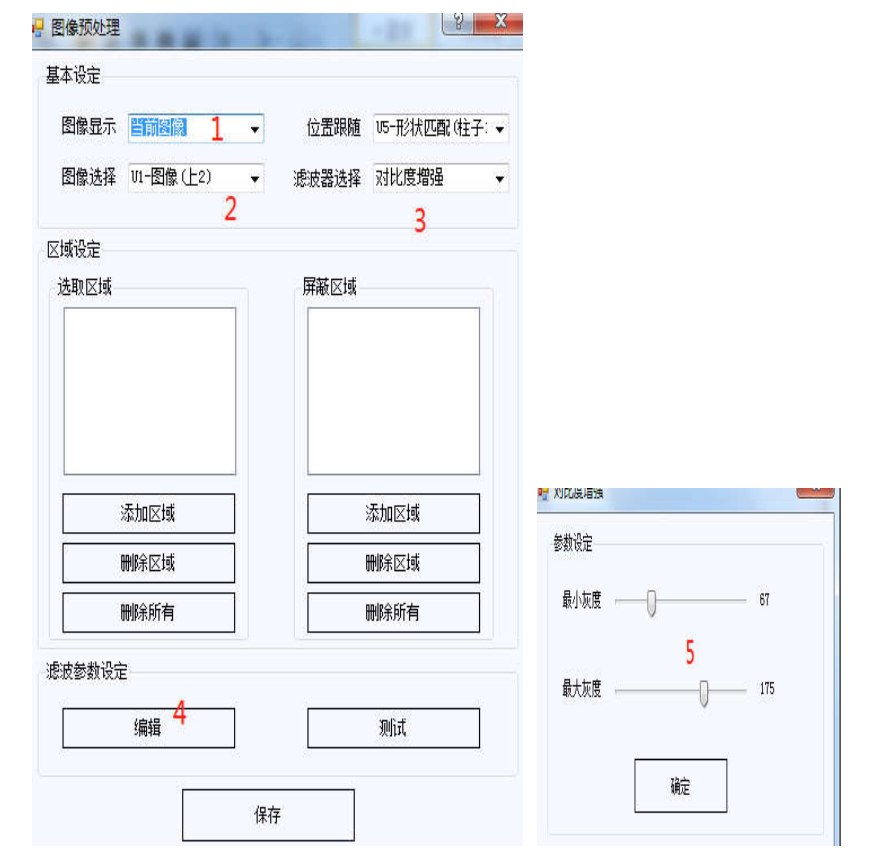

图像预处理:对图像对比度增强,使图像特征更加明显。1设定图像显示为注册图像,2图像输入选取指定模块,3选取适合滤波器,4编辑,5设定滤波器参数,6保存。如图3.4.3。
图3.4.3

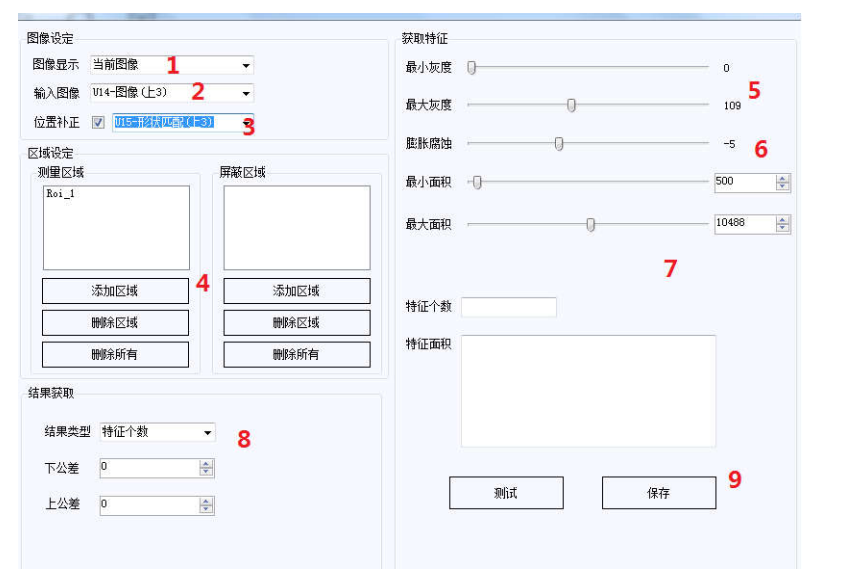

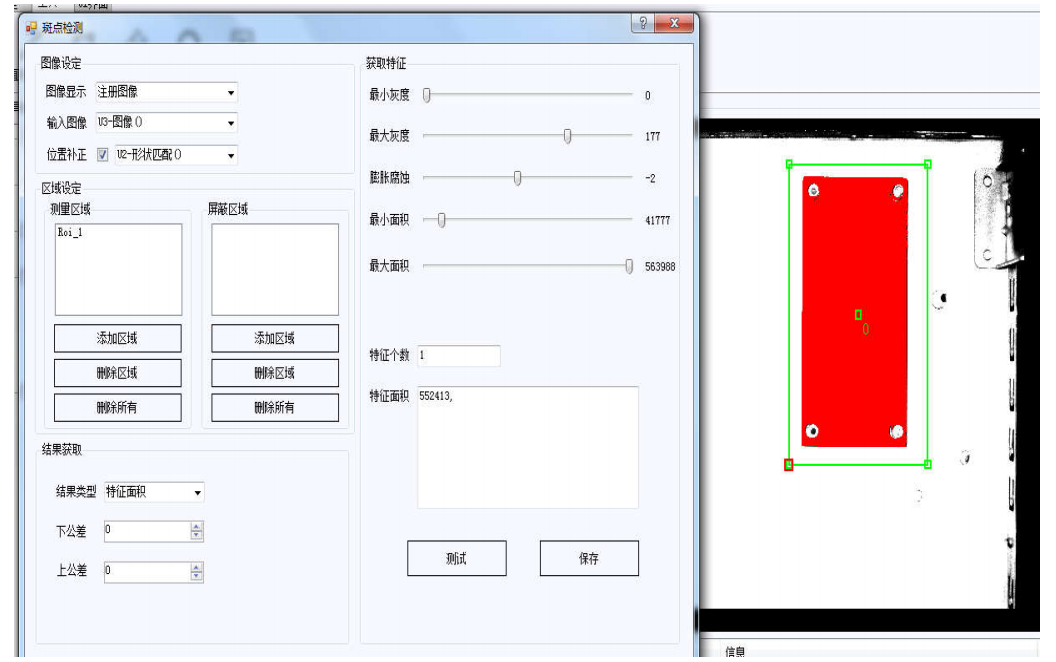

斑点检测:通过特征面积和个数检测特征有无。1设定图像显示为注册图像,2图像输入选取指定模块,3设定位置补正模块,即形状匹配模块进行定位,4设定特征区域,5设定最小灰度和最大灰度,如图3.4.4红色区域为选中特征,6设定膨胀腐蚀可以过滤面积较小的干扰特征,7设定最小最大面积来过滤干扰干扰特征。8设定结果类型,结果是以特征面积判断还是以特征个数判断,9设定上下公差,10保存。

图3.4.4

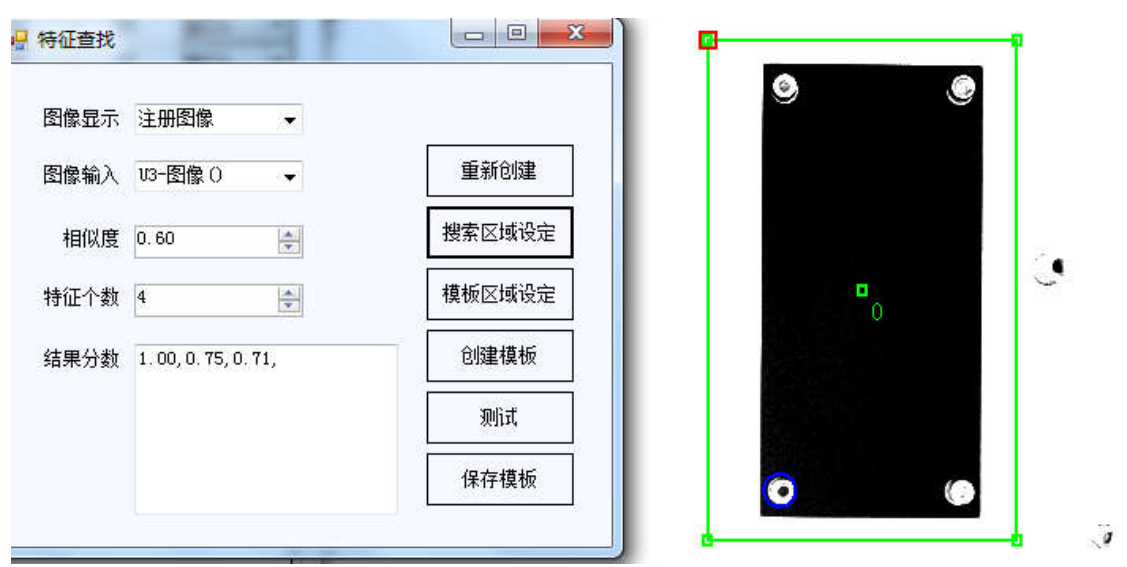

特征查找:通过创建模板,查找与模板相似的特征。1设定图像显示为注册图像,2图像输入选取指定模块,3设定搜索区域,如图3.4.5绿色区域,4设定模板区域,如图蓝色区域。5创建模板,6设定相似度为0.6,7设置查找的特征个数,8保存。

图3.4.5

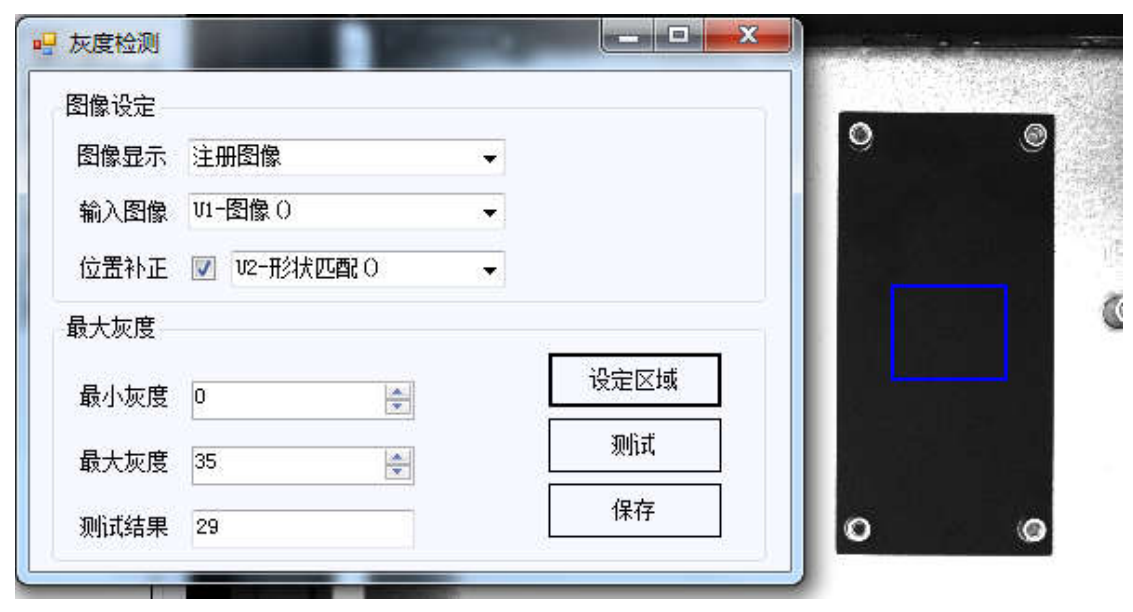

灰度检测:通过检测选取区域的平均灰度值判断特征是否存在。1设定图像显示为注册图像,2图像输入选取指定模块,3设定位置补正模块,即形状匹配模块进行定位,4设定区域,5测试得到当前区域平均灰度,6设定最小最大灰度公差,7保存。

图3.4.6

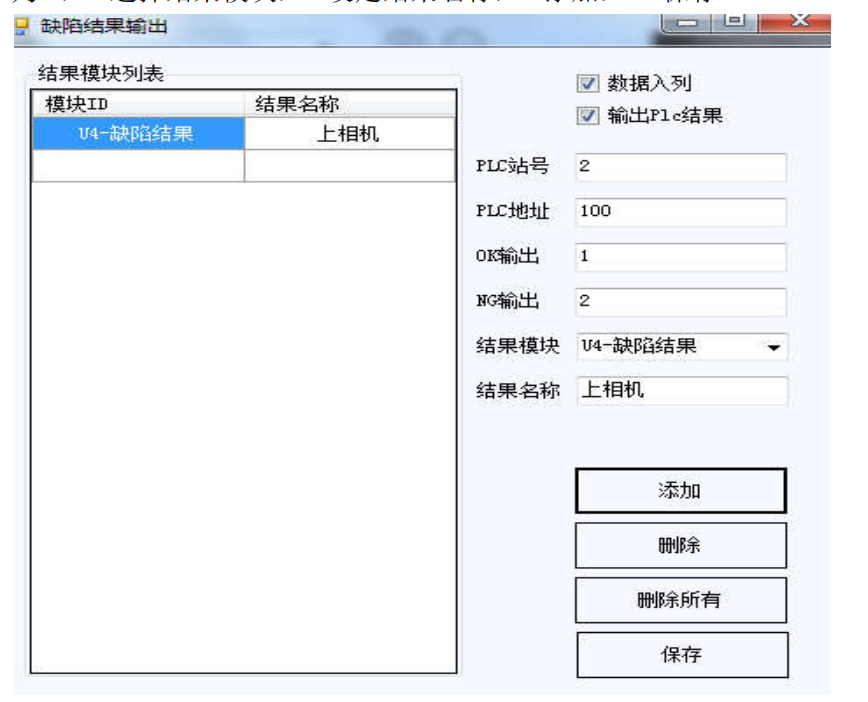

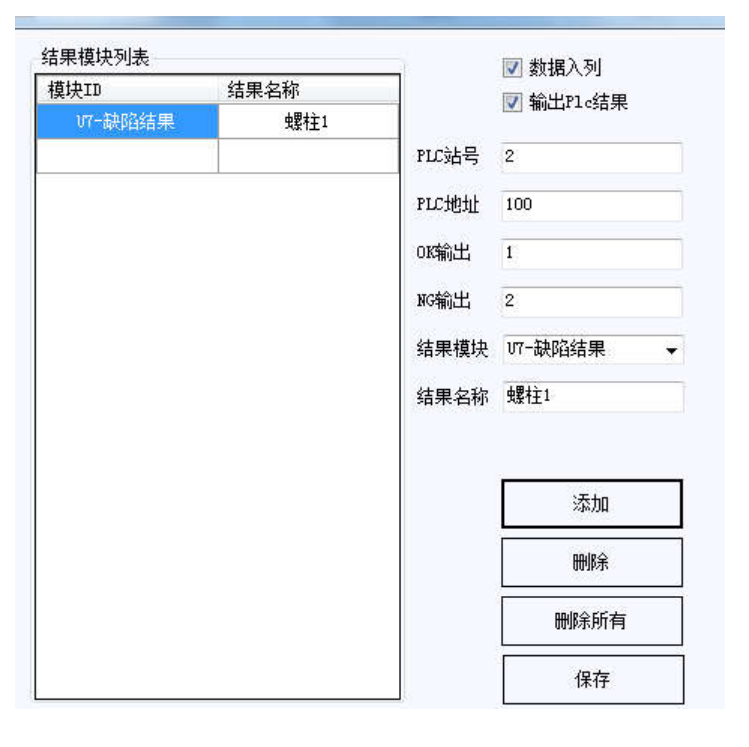

缺陷结果输出:将缺陷检测结果显示出来,并发送给Plc。1勾选数据入列,数据入列是等所有流程的结果都完成后再统一发送给plc,2勾选输出plc结果,3设置plc站号为2,4设置plc地址为100,5设置ok输出为1,6设置ng输出为2,7选择结果模块,8设定结果名称,9添加,10保存

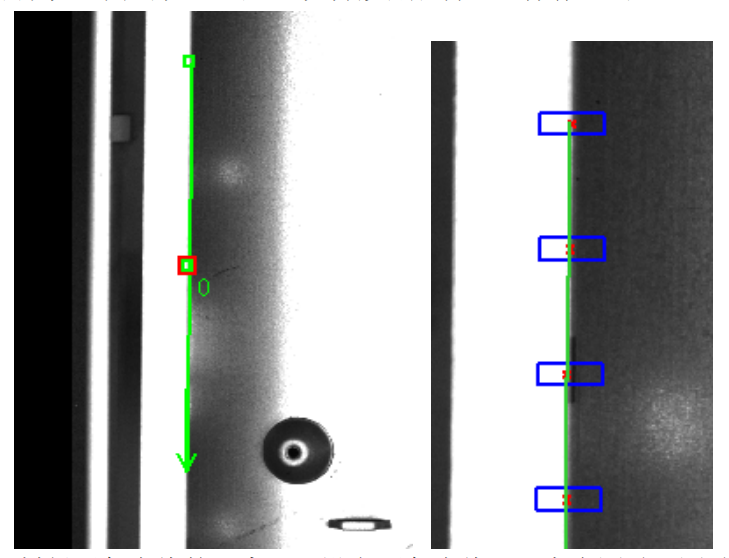

拟合直线:在图像上得到一条检测的直线,用于距离判断和角度判断。1.设置显示图像为注册图像,2.设定检测图像木块,3.设定形状匹配模板,用于测量区域定位,4.点击工具栏的直线工具,设定检测直线位置,点击直线区域设定,5.拟合直线,6.设定直线点数,根据检测直线的长度设定点数,7设定边缘方向,如下图,矩形框里面出现红色叉,说明拟合成功,8.保存退出。

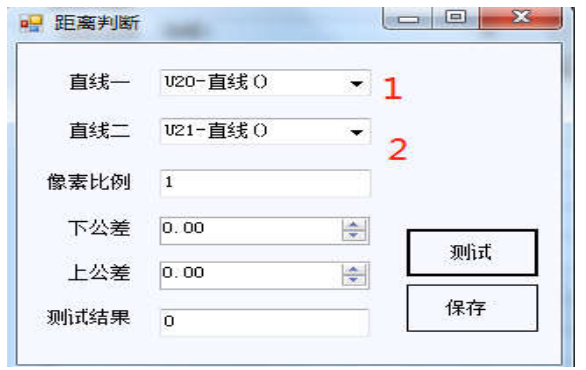

距离判断:判断两条直线的距离。1.设定两条直线,2.点击测试,测试结果会显示当前两条直线的像素距离,然后通过标准的距离计算出像素比例,计算公式:
像素比例=标准值/像素结果,把计算得到的像素比例填到文本框里,3.保存退出

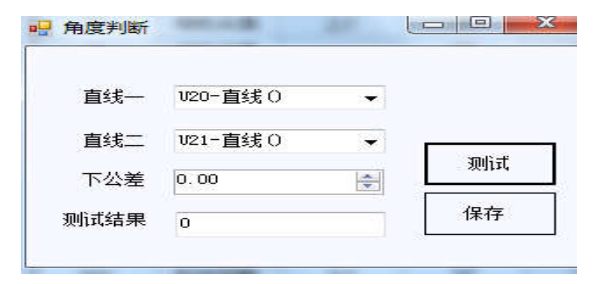

角度判断:用于判断两条直线的角度。1.设定两条直线。2.设定角度公差,标准值为90度,两直线的角度取小角度,所以两条直线的角度最大为90度,最小为0度。


注意事项以及故障排除

4.1注意事项

4.1.1程序编写前,必须先停止运行。
4.1.2切换程序前,必须先停止运行。
4.1.3关机前必须先关闭软件
4.1.4软件打开后切勿中途断相机电源和网线,断掉相机电源后需关闭软件重新打开。
4.1.5 编写程序时,必须在流程一添加一个形状匹配工具,否则程序再次打开时,设定的区域会自动消失。
4.1.6 使用产品信息工具,必须添加到流程一里面,不能添加到其他流程中。

4.2故障排除

4.2.1故障:测量结果没有显示出来。原因:可能某个相机没有连接成功,查看是否所有相机都有拍照,且拍照次数是否与设定的次数是否相同。
4.2.2故障:拍照没有图像。原因:检查相机是否连接成功。如果相机已连接,则可能是plc没有触发拍照。


编程步骤

5.1 打开相机调试软件MVS ,选择对应的相机,点击连接相机,开始采集,然后调试轴的位置对相机进行对焦,对焦以图像最清晰的状态,记录轴位置,然后设定相机曝光和增益,曝光参数主要目的,使检测特征与背景形成比较清晰的对比度,曝光参数设定范围在0-1000,增益参数设定范围在0-5,设定好把参数先用记事本记录下来,然后设定拍照的张数,同样记录下来。
5.2 打开测量软件,点击程序设计,新建项目,浏览文件、设定保存路径,设定项目名称,然后创建项目。
5.3 增加一个流程
原则上使用一个相机要增加一个流程,比如测量需要用到五个相机,就要添加五个流程。

5.4  从左侧工具箱单击采集设备,单击相机采集拖动到右侧程序列表中,设备接口设定为 HIKVision,点击查找设备,设备列表选取相应的相机,外部触发设定为ON,设定开关勾选上,曝光和增益设定为当前相机相应的值。点击连接,保存。

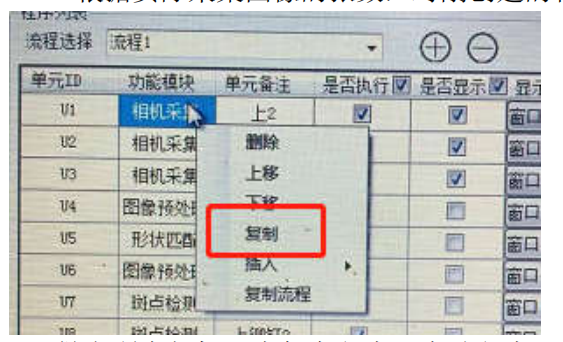

5.5  根据实际采集图像的张数,对刚创建的相机采集模块进行复制。
5.6做完所有相机,先保存程序。启动程序,运行设备,摆上产品采集图像。

5.7 图像采集完成后,点击功能菜单栏的  注册图像,把所有相机采集的图像都进行注册。
5.8  从左侧工具箱单击图像处理,点击图像预处理,拖动到右侧流程表,选择注册图像,选择要处理的图像,设置滤波器 对比度增强,点击编辑,设定灰度的最大最小值,看特征与背景呈现比较清晰的轮廓适宜,保存退出。 点注册图像,选取当前模块图像进行注册。


5.9从左侧工具箱单击模板匹配,点击形状匹配拖动到右侧流程表,设定图像显示为注册图像,选取工具栏适当的工具,选取特征的搜索区域(搜索区域可以设定大一点,防止产品倾斜太多,倒是搜索不到模板) ,单击设定搜索区域,同理选取适当的工具,选取模板特征的区域,选取好区域点击添加模板区域,同样的选择屏蔽的区域(没有其他杂点干扰可以不设定屏蔽区域),设定好所有区域后,点击创建模板。保存退出。
5.10从左侧工具箱单击对象识别,点击斑点识别,拖动到右侧流程表,图像显示设定为注册图像,设定检测的图象,设定形状匹配的模块(用于检测区域的定位),设定检测区域,设定灰度阈值,最大最小灰度,选取到特征为适宜(后续可能会对阈值做一些微调,试跑后做微调),设定膨胀腐蚀,主要是防止杂点的干扰,如果是找无特征,应该设定值在-5左右,如果找有特征,应该设定值在5左右,具体还要根据实际情况判定,设定区域的面积大小,通过面积的大小来过滤掉一些干扰特征,设定判定的条件,特征面积或者特征个数,下公差<=结果<=上公差,结果判定为OK。
5.11 一个图像多个特征的可以做多个斑点检测,方法如上。

5.12从左侧工具箱单击数据输出,点击缺陷结果输出,拖动到右侧流程表,设定结果模板,设定结果名称,点击添加,把当前相机检测的斑点模板全部添加,保存退出
5.13  需要在图像界面显示OK/NG文字的,可添加一个缺陷文字模块,分别设定好NG、OK的输出内容,保存退出。

5.14. 添加一个产品信息模板,设定好产品信息,会在第一个生产界面把当前产品信息显示出来。产品信息模板必须填在第一个流程里面,添加到其他模板无效!

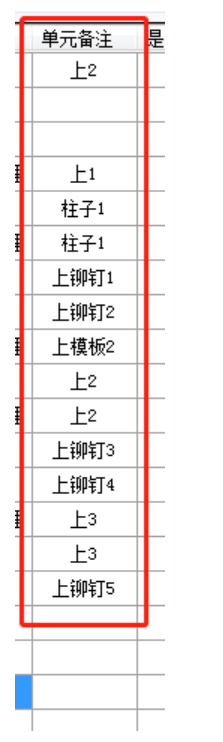

5.15单个相机程序操作完成,其他相机根据同样的方法,重复5.3-5.13的步骤。最后把所有单元进行备注,否则在NG图像显示那里会看不到NG位置提示!
5.16 做完程序,点击保存图像,关闭程序设计界面。
