一、简介

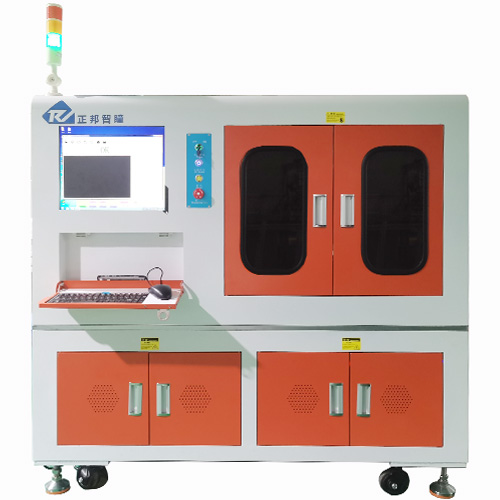

多功能在线式Z向检测机（第二代）测量技术：使用高精度3D线扫激光，扫描整个产品，经过3D重建，计算整个产品的平面度，高度等尺寸，然后根据客户需求对产品进行OK、NG判断分选。
二、测量需求
1、LCD框凸≤0mm，向电池仓方向凹变形小于等于0.2mm
2、平面度要求：塑胶左右两边≤0.4mm，USB孔边≤0.45mm，四角平面度按 0.2mm管控
3、产能要求：1300pcs/h
三、测量方案

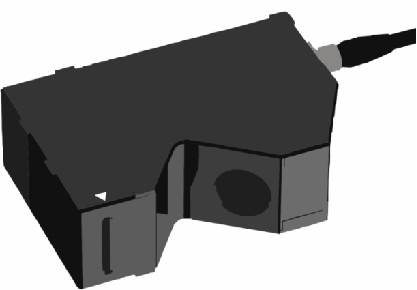

变形度测量一般采用线扫激光来实现。
四、量测软件
五、设备参数
| 序号 | 项 目 | 技 术 参 数 |
| 1 | 型号 | MD-AB-01 |
| 2 | 适用范围 | 平面度、段差等检测 |
| 3 | 物料承载方式 | 治具平台 |
| 4 | 物料运动方式 | 转盘 |
| 5 | 光学系统 | 1套线扫激光。 |
| 6 | 检测软件 | 自主开发的软件——《正邦影像量测系统软件V3.0》 |
| 7 | 检出率 | ≥99.9% |
| 8 | 检测效率 | ≤1300pcs/h |
| 9 | 上料方式 | 自动上料 |
| 10 | 下料方式 | 自动下料 |
| 11 | 气压 | 干燥，无油 P:0.2-0.7Mpa Q:700NL/min。 |
| 12 | 电源电压 | 单相带接地 AC220V 50HZ （用户提供的电源必须可靠接地） |
| 13 | 额定功率 | 2000w |
| 14 | 外形尺寸 | 长1400mm×宽1192 mm×高1628 mm |
| 15 | 重量 | 600kg |
