手机中框主上变形度测量方案

作者:正邦小编 时间:2021-08-12 18:57:30

[文章前言]:简介 在线式多功能检测设备测量技术:使用高精度3D线扫激光,扫描整个产品,经过3D重建,计算整个产品的平面度,高度等尺寸,然后根据客户需求对产品进行OK、NG判断分选。

一、简介

多功能在线式Z向检测机(第二代)测量技术:使用高精度3D线扫激光,扫描整个产品,经过3D重建,计算整个产品的平面度,高度等尺寸,然后根据客户需求对产品进行OK、NG判断分选。

二、测量需求

       1、LCD框凸≤0mm,向电池仓方向凹变形小于等于0.2mm
       2、平面度要求:塑胶左右两边≤0.4mm,USB孔边≤0.45mm,四角平面度按 0.2mm管控
       3、产能要求:1300pcs/h

三、测量方案

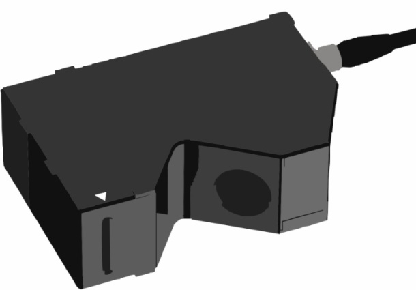

变形度测量一般采用线扫激光来实现。

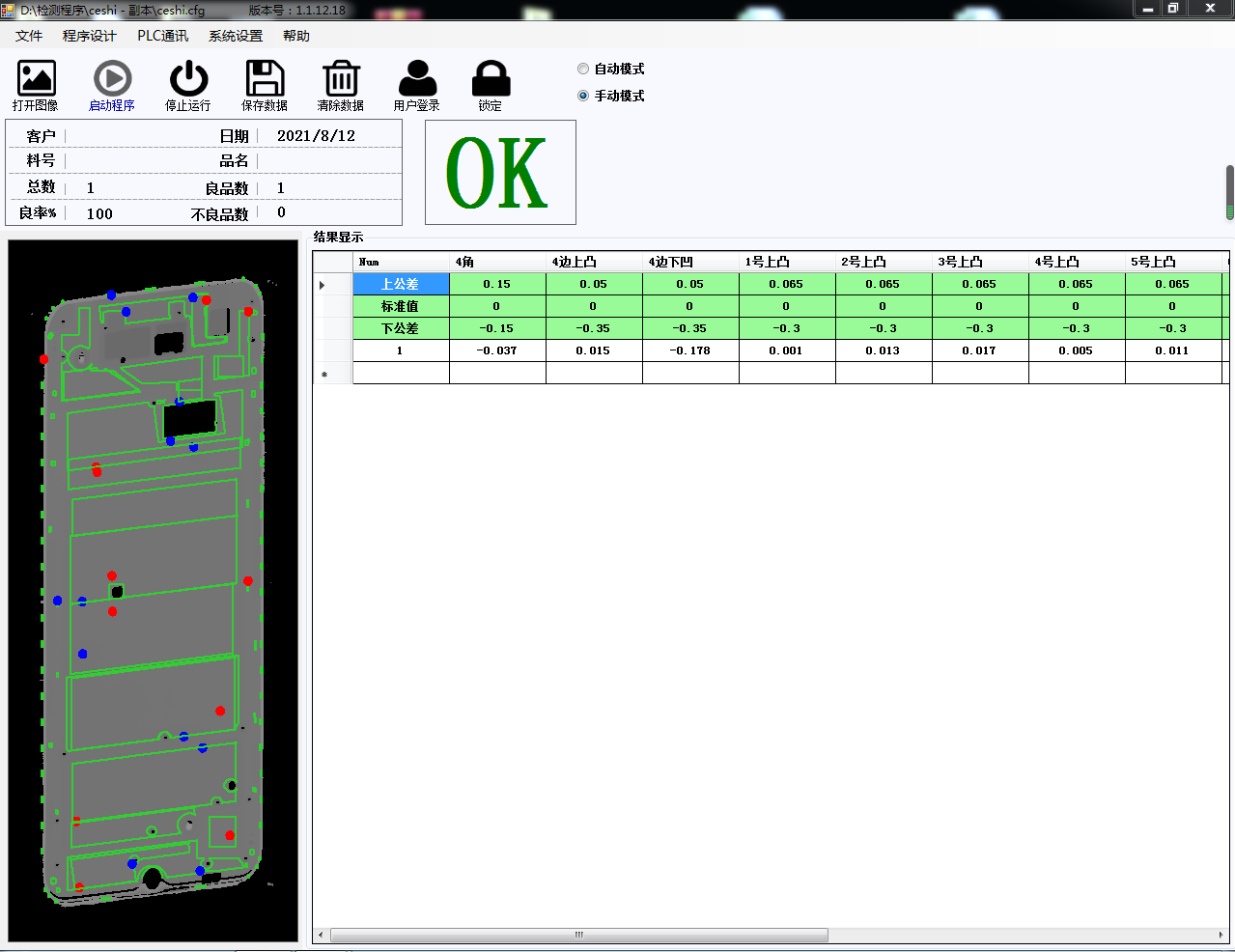

四、量测软件


五、设备参数

序号 项      目 技    术    参    数
1 型号 MD-AB-01
2 适用范围 平面度、段差等检测
3 物料承载方式 治具平台
4 物料运动方式 转盘
5 光学系统 1套线扫激光。
6 检测软件 自主开发的软件——《正邦影像量测系统软件V3.0》
7 检出率 ≥99.9%
8 检测效率 ≤1300pcs/h
9 上料方式 自动上料
10 下料方式 自动下料
11 气压 干燥,无油  P:0.2-0.7Mpa  Q:700NL/min。
12 电源电压 单相带接地 AC220V  50HZ (用户提供的电源必须可靠接地)
13 额定功率 2000w
14 外形尺寸 长1400mm×宽1192 mm×高1628 mm
15 重量 600kg

  以上就是小编为大家介绍的手机中框主上变形度测量方案的全部内容,如果大家还对相关的内容感兴趣,请持续关注
