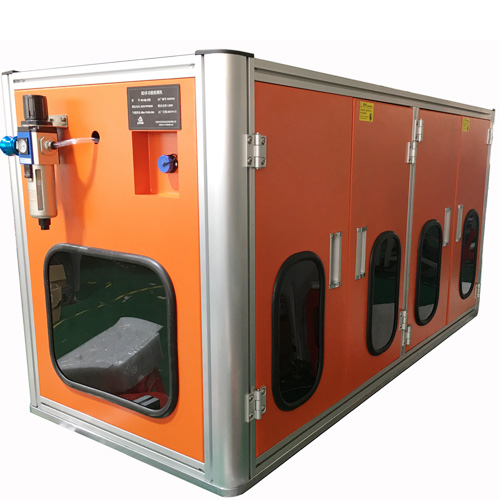

多功能在线式Z向检测机(第一代)

使用高精度3D线扫激光,扫描整个产品,经过3D重建,计算整个产品的平面度,高度等尺寸,然后根据客户需求对产品进行OK、NG判断分选。

在线预定

产品详情 PRODUCT DETAILS

多功能在线式Z向检测机 ,又名 3D多功能检测机

设备特点

设备直接安装在流水线上,可以直接从流水线抓取产品进行测量,
检测合格后继续放回流水线。可检测产品平面度,段差,高度等尺寸以及结构缺失判断。
适用于手机中框、手机中板,平板电脑外壳等产品的尺寸检测。



主要参数如下

序号 项目 主要参数
1 型号 MD-AB
2 适用范围 适用于手机中框,手机中板、平板电脑外壳等产品的尺寸检测
3 物料承载方式 专用治具
4 设备运动方式 流水线皮带运行,气缸自动上料
5 光学系统 高精度3D线扫激光
6 检测软件 自主开发通用测量软件系统
7 可检测指标 平面度,段差,高度等尺寸以及结构缺失判断
8 重复精度 0.02mm
9 检测速度 800pcs/h
10 上料方式 气缸自动上料
11 检测工位 1个
13 额定功率 1200W
14 主机尺寸  1340mm*580mm*715mm
