小五金件影像测量方案

作者:正邦小编 时间:2021-08-12 18:56:18

[文章前言]:简介 影像测量自动筛选机,测量技术:通过振动盘自动上料或手动上料的方式,让玻璃圆盘承载物料旋转,然后相机拍照测量计算,进行结果筛选,最后把客户需求的物料分选出来。

一、简介

影像测量自动筛选机,测量技术:通过振动盘自动上料或手动上料的方式,让玻璃圆盘承载物料旋转,然后相机拍照测量计算,进行结果筛选,最后把客户需求的物料分选出来。
设备特点:采用高精度相机与高精度3D线扫相机结合测量,可测量物料长宽尺寸,物料高度、平面度、厚度等尺寸。可适用于手机按键、卡托、摄像头、指纹环等小五金件的尺寸测量。

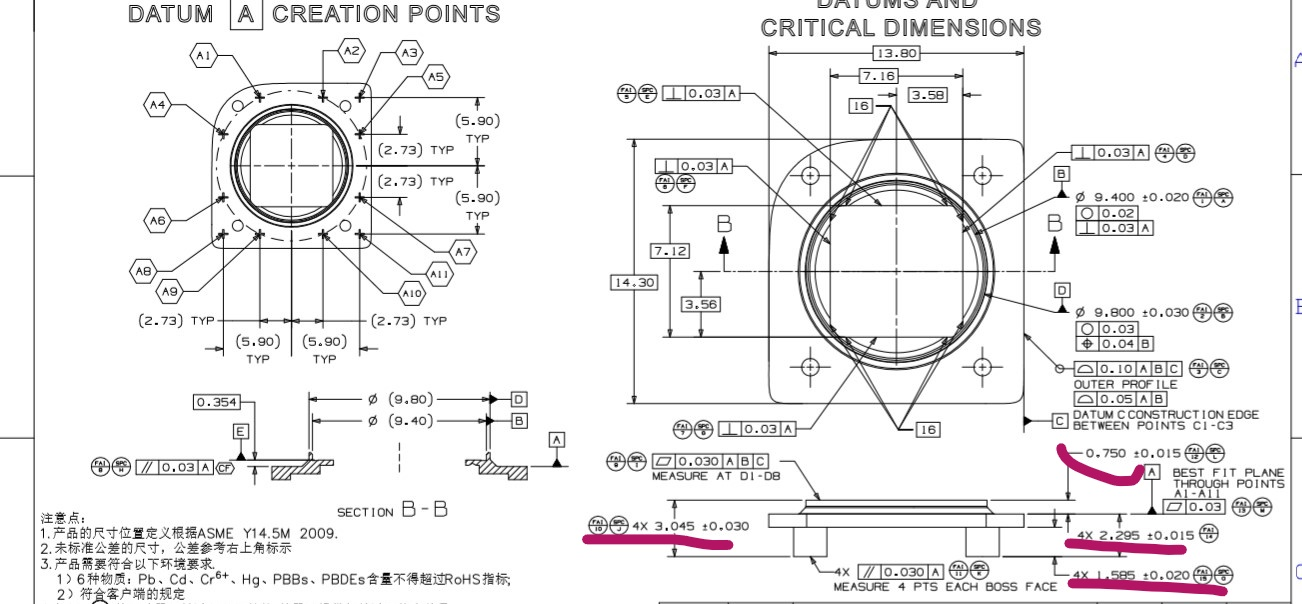

二、测量要求



三、测量方案

平面尺寸测量:

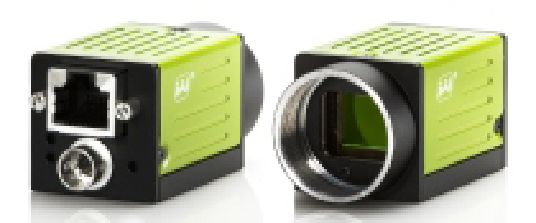

      采用面阵工业相机



低畸变双远心镜头

平面度、高度差、测量:
      采用3D线激光轮廓测量仪

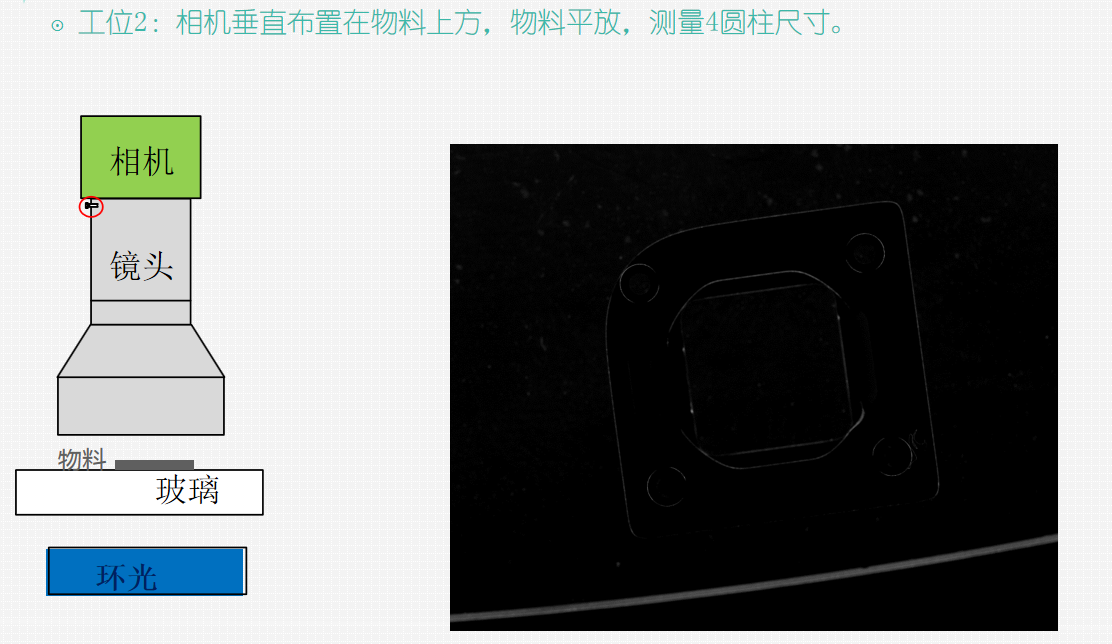

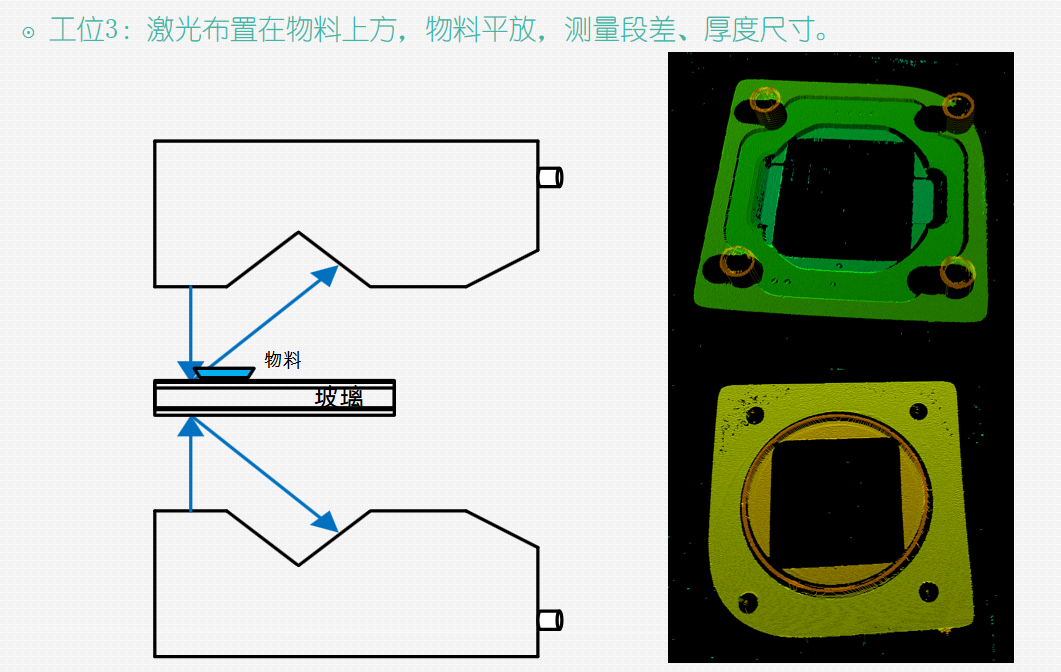

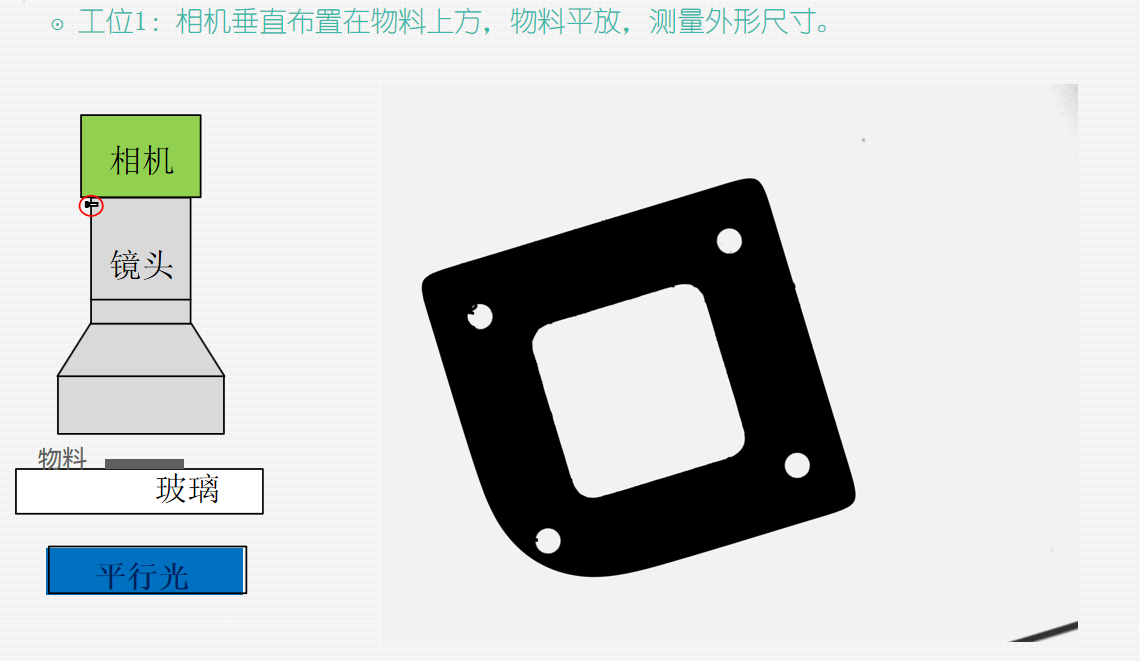

四、量测过程






五、评估结论

物料编号

检测项目

工位

评估结论

备注

小五金件200924A1

外形尺寸

CCD1

可测量



4-圆柱

CCD2

可测量



段差

双激光

可测量

具体测量点位及点数尚需对接清楚

厚度

双激光

可测量



六、机台主要特点

  1、融合2D、3D测量技术为一体,极大地提高检测效率。
  2、连续测量效率高,最高可达每小时7000PCS。
  3、测量精度高,最高可达5μm。
  4、可检测不同方向的尺寸。
  5、可测量外轮廓及台阶等典型结构。
  6、上下料方式丰富,可自动或手动,适应不同需求。


七、主要参数

序号 项      目 技    术    参    数
1 型号 SC-R5-B22
2 适用范围 适用于手机按键、指纹环、卡托、摄像头等精密小件的全尺寸检测
3 物料承载方式 光学玻璃圆盘
4 物料运动方式 连续旋转
5 光学系统 500万CCD工业相机,蓝光线激光位移传感器
6 检测软件 自主开发的软件——《正邦自动影像量测筛选系统软件V1.0》
7 可检测指标 长度、宽度、高度、直径、角度、平面度、厚度等
8 重复精度 0.01mm
9 检测速度 4000pcs/h以上(根据测量尺寸的多少及物料尺寸类别变化)
10 上料方式 皮带辅助上料
11 下料方式 下料滑槽+皮带(6道分选)
12 气压 干燥,无油  P:0.2-0.7Mpa  Q:700NL/min,
13 电源电压 单相带接地 AC220V  50HZ (用户提供的电源必须可靠接地)
14 额定功率 1200w
15 外形尺寸 长1400 mm×宽1400 mm×高1750 mm,单件最大尺寸:长900mm×宽900mm×高1750 mm
16 重量 400kg
17 最佳工作环境 温度:17-26℃   湿度:40-60%(无冷凝)

  以上就是小编为大家介绍的小五金件影像测量方案的全部内容,如果大家还对相关的内容感兴趣,请持续关注
