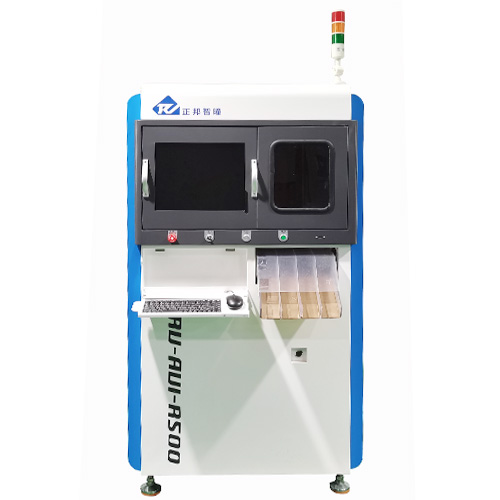

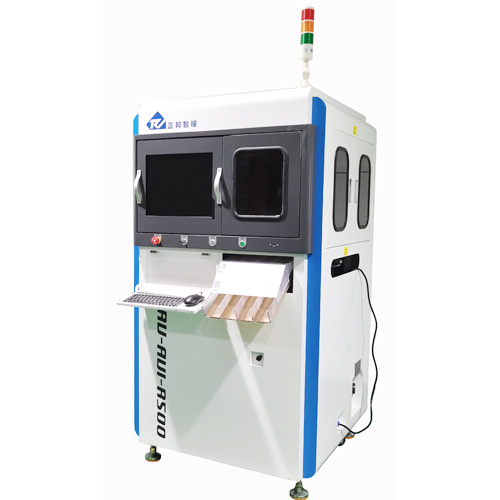

影像测量自动筛选机

通过振动盘自动上料或手动上料的方式让玻璃圆盘承载物料旋转,然后相机拍照测量计算,进行结果筛选,最后把客户需求的物料分选出来。

在线预定

产品详情 PRODUCT DETAILS

设备特点

采用高精度相机与高精度3D线扫相机结合测量,可测量物料长宽尺寸,物料高度、平面度、厚度等尺寸。可适用于手机按键、卡托、摄像头、指纹环等小五金件的尺寸测量。

主要技术参数

序号 项目 主要参数
1 型号 SC-R5 SC-R8
2 适用范围 适用于手机按键,指纹环,卡托,手机摄像头等小五金件的尺寸检测
3 物料承载方式 光学玻璃圆盘
4 设备运动方式 玻璃圆盘连续旋转
5 光学系统 高精度工业相机、高分辨率低畸变镜头、高稳定性专业光源、高精度3D线扫激光
6 检测软件 自主开发AVI影像检测系统
7 可检测指标 长度、宽度、直径、角度、高度、段差、平面度、厚度等
8 重复精度 0.01mm
9 检测速度 2500-30000pcs/h(根据产品实际检测内容而定)
10 上料方式 精密振盘自动上料或皮带辅助上料
11 检测工位 最大5个 最大7个
12 结果筛选工位 最大6通道 最大8通道
13 额定功率 <2000W
14 主机尺寸  930mm*900mm*1750mm 1170mm*1390mm*1715mm

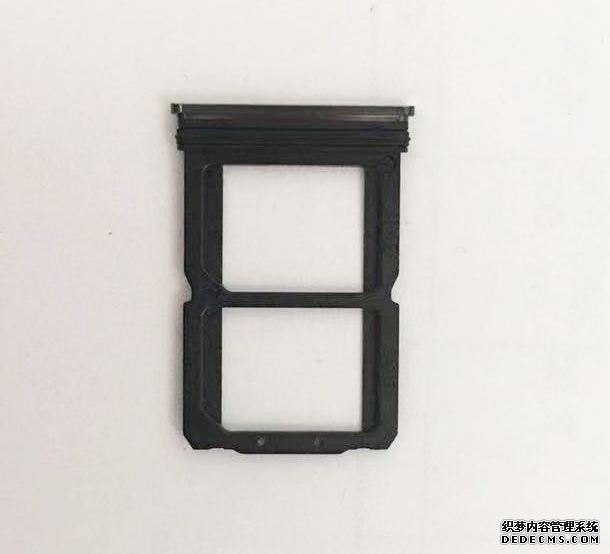

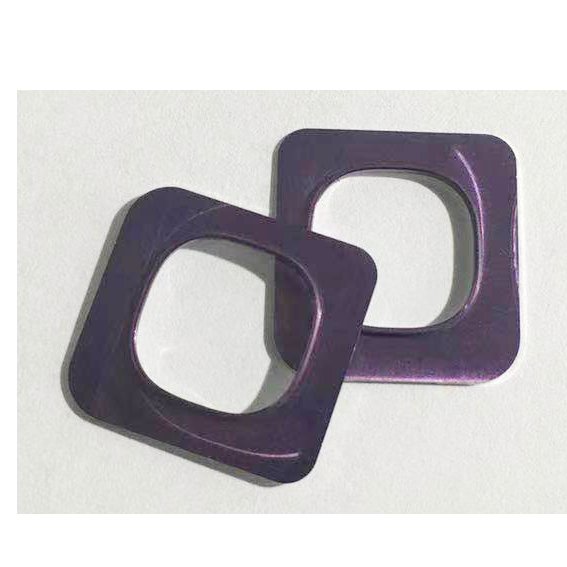

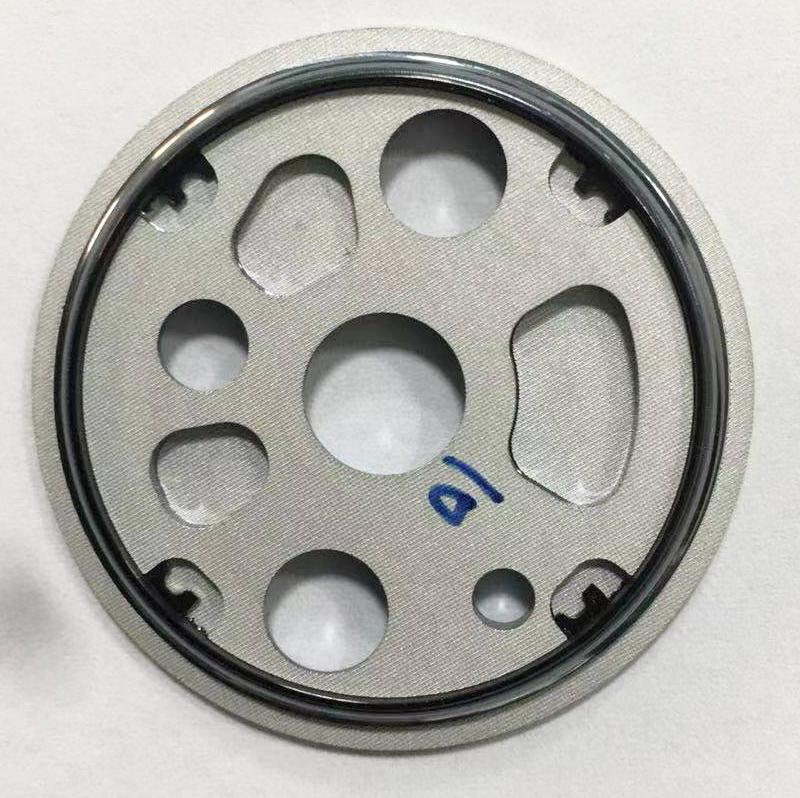

测量产品有










  • 上一篇:没有了
  • 下一篇:没有了

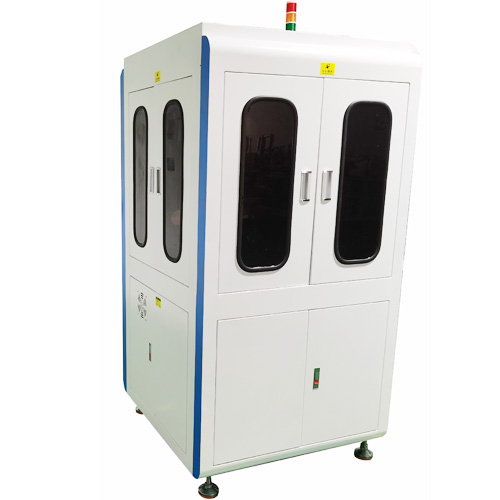

相关产品
