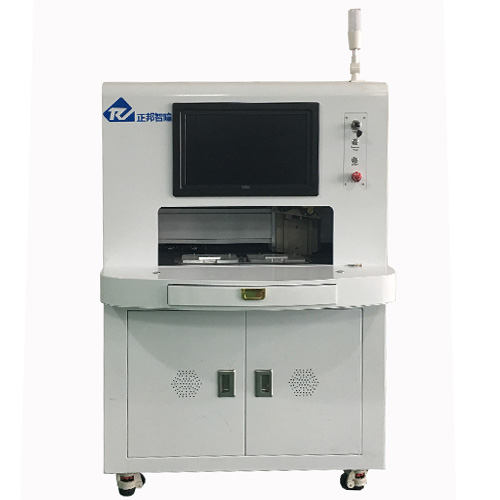

多功能Z向检测机(离线式)

设备可同时测量2D和3D尺寸,包括了长度、宽度、直径、高度、平面度、厚度等尺寸,主要适用于手机中框、手机中板、表壳、摄像头、卡帽等大小五金件的尺寸检测。

在线预定

产品详情 PRODUCT DETAILS

多功能Z向检测机(离线式)
        设备采用高精度相机与高精度3D线扫相机结合测量,通过人工上料方式,直线电机搭载3D线扫激光和2D相机直线运动进行数据采集,得到三维数据以及平面图像。

主要参数
序号 型号 MD-MA
1 适用范围 适用于手机中框、手机中板、表壳、摄像头、卡帽等大小五金件的尺寸检测
2 物料承载方式 专用治具
3 设备运动方式 直线电机搭载相机移动
4 光学系统 高精度工业相机、高分辨率低畸变镜头、高稳定性专业光源、高精度3D线扫激光
5 检测软件 自主通用测量软件系统
6 可检测指标 长度、宽度、直径、角度、高度、段差、平面度、厚度
7 重复精度 0.01mm
8 检测速度 700-3000pcs/h(根据产品实际大小及检测内容而定)
9 上料方式 手动上料
10 检测工位 2
11 额定功率 1000W
12 主机尺寸  800mm*993mm*1713mm
