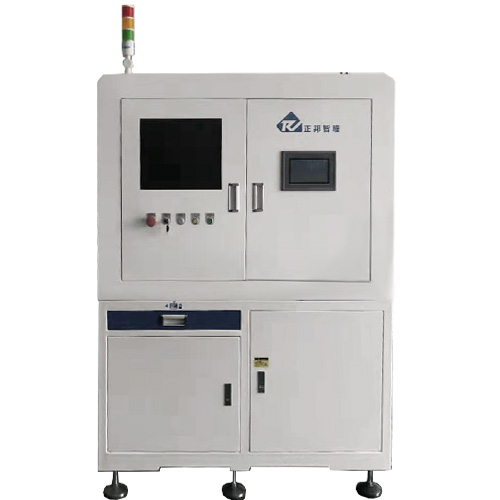

设备简介
多功能中框测量技术：使用高精度3D线扫激光，扫描整个产品，经过3D重建，计算整个产品的平面度，高度等尺寸，同时搭载了线阵相机，可同时测量产品的长度，宽度和直线度。
设备特点线阵相机跟线扫激光的配合，使测量的尺寸更全面。气缸自动上下料，双工位测量。主要适用于手机中框，手机中板的平面度，高度，段差，长度，宽度，直线度等尺寸检测。多功能中框检测机 |
| 序号 | 项目 | 主要参数 | |
| 1 | 型号 | MD-MB | |
| 2 | 适用范围 | 适用于手机中框、手机中板 | |
| 3 | 物料承载方式 | 专用治具 | |
| 4 | 设备运动方式 | 气缸自动上料 | |
| 5 | 光学系统 | 高精度3D线扫激光，高像素线阵相机 | |
| 6 | 检测软件 | 自主开发通用测量软件系统 | |
| 7 | 可检测指标 | 平面度，高度，段差，长度，宽度，直线度等 | |
| 8 | 重复精度 | 0.02mm | |
| 9 | 检测速度 | 800pcs/h | |
| 10 | 上料方式 | 气缸自动上料 | |
| 11 | 检测工位 | 2个 | |
| 13 | 额定功率 | 3600W | |
| 14 | 主机尺寸 | 1805mm*800mm*1635mm | |
可检测产品
